ROS 2 実践コース｜#12 まとめ課題を設計する（知覚・判断・行動に分ける）

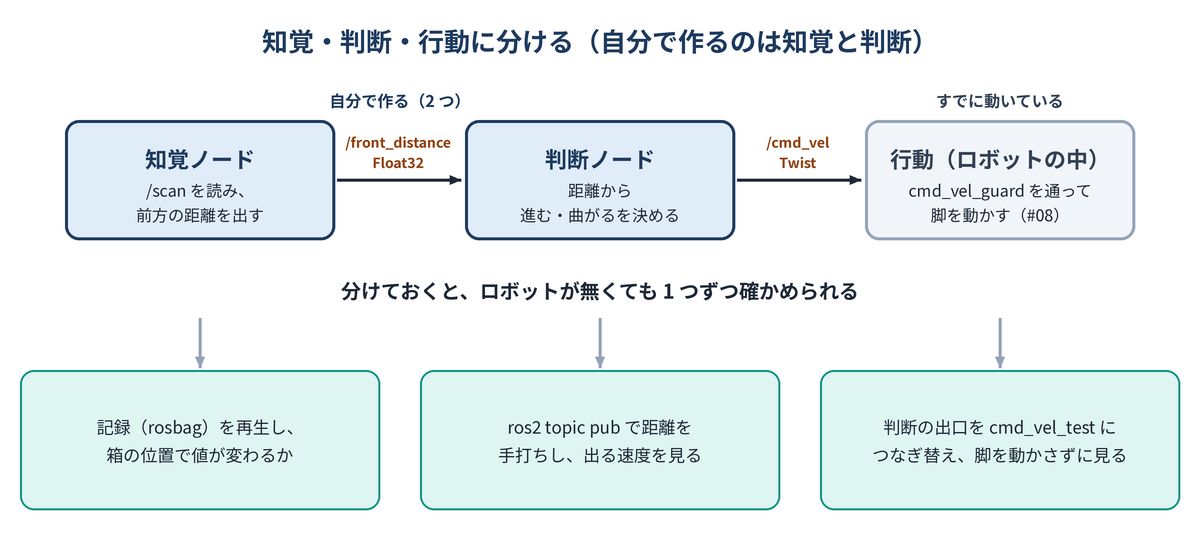

この回から、まとめ課題に入ります。前の回で読んだ scan_avoid は、/scan を読むところから速度指令を出すところまでを 1 つのノードでやっていました。まとめ課題では、同じ働きを知覚・判断・行動の 3 つに分けて設計します。

3 つのうち、自分で作るのは知覚ノード（/scan から前方の距離を出す）と判断ノード（距離から進む・曲がるを決めて /cmd_vel に出す）の 2 つです。行動は、ロボットの中ですでに動いています。/cmd_vel を受け取り、cmd_vel_guard で速さの上限と途切れを見張ってから脚を動かす部分です（#08 で確かめました）。つまり、判断ノードが /cmd_vel に出したところから先が行動です。

分ける理由は、見た目を整えるためではありません。分けておくと、ロボットが無くても 1 つずつ確かめられるからです。この回で、その効き目を確かめます。

1. 課題を 1 つ選ぶ
2. グラフを先に描く（ノード・トピック・型・QoS・周期・パラメータ）
3. ノードごとに設計シートを書く。判断ノードには止まる条件を必ず書く
4. 設計シートを交換し、相手の「止まる条件」の抜けを 1 つ指摘し合う
5. 知覚ノードだけ AI に作らせ、記録データで検証する

5 では、できた知覚ノードを記録データで動かします。動かす前に、次のことを予想してノートに書いてください。結果の画面と説明は「結果を見る」をクリックすると開きます。予想を書き、自分で実行してから開いてください。

予想は外れてかまいません。大事なのは、外れたときに「なぜ違ったか」を考えることです。分からないときも空欄にせず、「分からない」と書いて、手がかりにしたことを 1 つ書きます。

授業で受ける人は、この回の記録を実習レポート（Word）の「第 10 回」のシートに書きます。スクリーンショットは、シートの中の「画面：」の欄（実験や記録の表のすぐ下）に貼ります。ひとりで学ぶ人も、予想と結果を同じ形でノートに残しておくと、あとで見返せます。

この回で撮っておく画面

動画は撮りません。そのかわり、下の画面を撮って残します。授業で受ける人は、実習レポートの「第 10 回」の、それぞれの「画面：」の欄に貼ります。ひとりで学ぶ人も、同じ画面を残しておくと、あとで値を見直せます。最初の 1 枚は、実習を始める前に端末で TZ=Asia/Tokyo date と打ち、日付と時刻が出た画面です。授業の日に実習したことの記録になります。講義用の環境の時計は世界標準時（UTC）なので、TZ=Asia/Tokyo を付けて日本時間で出します。

• TZ=Asia/Tokyo date の画面
• 設計のグラフ（手描きでよい。写真）
• 交換して書き込みが入った設計シート（写真）
• 記録を再生しながらの ros2 topic hz /front_distance
• ros2 topic info -v /front_distance（設計シートの型と見比べる）
• 箱を動かした場面の ros2 topic echo /front_distance

この回で使うもの

1　課題を選ぶ

次の 4 つから 1 つを選び、選んだ課題をレポートに書きます。どれを選んでも、知覚ノードと判断ノードの 2 つを作ります。

C は #08 で歩かせた square_walker の作り直しです。あのときは「3 秒進んで 90° 回る」と時間で決めていたので、床がすべると形が崩れました。壁までの距離で曲がるようにすると、何が変わるかを確かめる課題です。

迷ったら B を選んでください。このあとの例（front_distance と判断ノード）は B の形で書いてあるので、そのまま手本にできます。D を選ぶ人は、知覚・判断・行動に分けられる課題か（自分で作るのは知覚と判断の 2 つ）を、先生と相談してから決めます。選んだ課題は、レポートの第 10 回の「まとめ課題」の欄に書きます。

2　グラフを先に描く

コードより先に、紙かホワイトボードに描きます。先に描くのは、つながりを決めるのは AI ではなく自分だからです（#04 で設計シートを先に書いたのと同じ理由です）。描くのは次の 5 つです。

• ノード（丸）とその名前
• トピック（四角）とその名前
• メッセージの型（std_msgs/msg/Float32 など）
• QoS（/scan を受けるところは sensor_data。自分で作るトピックは既定のままでよい）
• 周期（1 秒に何回出すか）とパラメータ

sensor_data は、センサーのためにあらかじめ用意されている QoS の組み合わせの名前です。中身は best effort、つまり「届かなくても送り直さない」設定になっています。#09 の実験 2 で見たとおり、この LiDAR の /scan は RELIABLE で送られてきますが、受ける側は best effort（sensor_data）にしておきます。理由は次の「QoS をもう少しくわしく」で説明します。

QoS をもう少しくわしく

QoS（Quality of Service）は、トピックの「届け方の約束」です。いちばん大事なのは Reliability（信頼性）の 2 種類です（#09 の実験 1 で試しました）。

組み合わせの決まりは、#09 の実験 1 の A〜D のとおりです。

届かないのは A だけです。受ける側が「送り直してでも確実に届けてほしい」と求めても、送る側がその約束をしていないからです。表を縦に見ると、受ける側を best effort にしておけば、送る側がどちらでも届く（B と C）ことが分かります。今の LiDAR は reliable で送っていますが、LiDAR を別の機種に替えたり、送る側の設定が変わったりしても、best effort で受けるノードはそのまま動きます。センサーを受けるときに sensor_data を使うのは、このためです。

A の組み合わせで困るのは、つながらなくてもエラーで止まらないことです。ノードは起動したまま、コールバックが 1 回も呼ばれません。#09 で見たように黄色の警告は出ますが、ほかの表示に流されて見落としやすいものです。「起動したのに何も出ない」ときは、QoS を疑ってください。

コードでは、購読をつくるときの最後の引数で決めます。10 と書くと「reliable で、10 個までためる」という意味になります。今の /scan は reliable で送られてくるので 10 でも届きますが（D）、送る側が best effort に変わると届かなくなります（A）。/scan を受けるときは、rclpy.qos に用意されている qos_profile_sensor_data を渡します。

from rclpy.qos import qos_profile_sensor_data
from sensor_msgs.msg import LaserScan
from std_msgs.msg import Float32

# /scan を受ける（best effort）。送る側がどちらでも届く
self.create_subscription(LaserScan, 'scan', self.on_scan, qos_profile_sensor_data)

# 自分で作るトピックを出す（既定の reliable でよい）
self.pub = self.create_publisher(Float32, 'front_distance', 10)

自分のノードがどちらで受けているかは、ノードを動かしたままコマンドで確かめられます。

ros2 topic info -v /scan

出てきた一覧は、送る側（Publisher count の下）と受ける側（Subscription count の下）に分かれています。受ける側の中から自分のノードの名前（Node name: の行）を探し、その数行下の QoS profile: の中にある Reliability: が BEST_EFFORT になっていれば、設計どおりです。

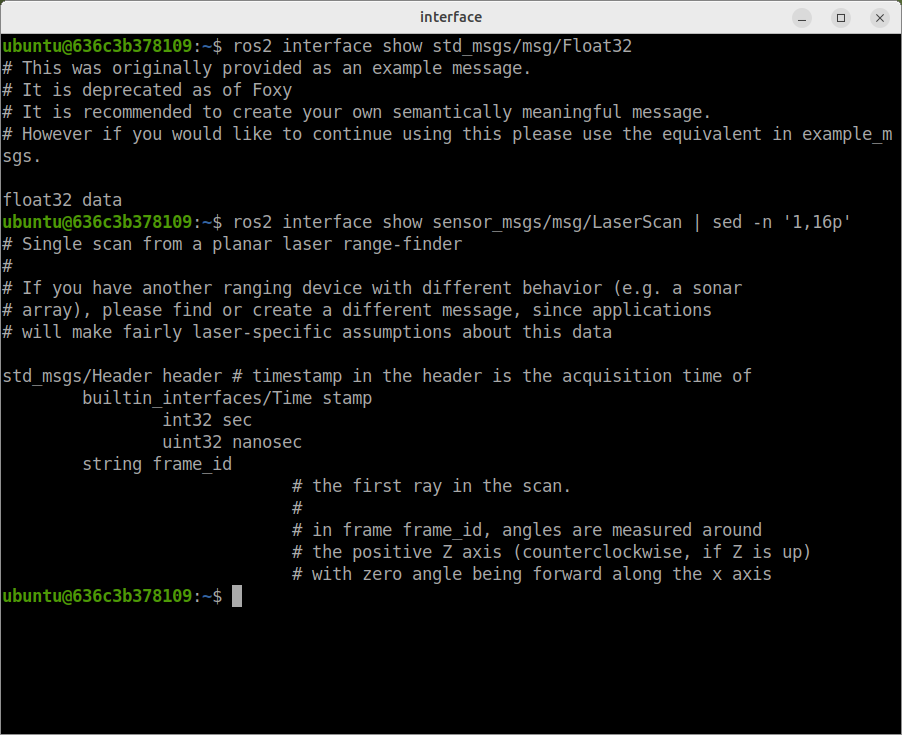

トピックの型は自分で選びます。距離 1 つなら std_msgs/msg/Float32 で足ります。迷ったら、ros2 interface show で中身を見てから決めてください（#03・#05 で使いました）。

ros2 interface show std_msgs/msg/Float32
ros2 interface show sensor_msgs/msg/LaserScan | sed -n '1,16p'

2 行目は、入力の /scan の型です。説明の行が長く続くので、sed -n '1,16p' で最初の 16 行だけを出しています。

周期は、入力より速くしても意味がありません。/scan は 1 秒に約 5 回です（#10 の scan_monitor の右端に出ていた 5 Hz）。知覚ノードは /scan が来るたびに 1 回出すのがいちばん素直です。パラメータは、コードを書き換えずに起動のときに変えたい値です（#04 の rate・start と同じ）。止まる距離や速さのように、試しながら決め直しそうな値をパラメータにしておきます。

名前の付け方

ロボットが実際に聞いているのは /cmd_vel です（#08 で確かめました）。設計の段階では、判断ノードの出口を /cmd_vel と書いておき、試すときに -r cmd_vel:=/cmd_vel_test でつなぎ替えます。こうしておくと、コードを変えずに「ロボットに出す・出さない」を切り替えられます。

3　設計シートを書く

ノードごとに 1 枚書きます。AI に渡すのはこのシートです。この節では、次の順に進めます。

1. 書き方の例（課題 B の知覚ノード front_distance）を、欄ごとに読む
2. 自分の課題のノードごとにシートを書く
3. 判断ノードの「止まる条件」は、AI に質問役をしてもらいながら自分で決める

書き方の例：front_distance（前方の距離を出す知覚ノード）

#04 の設計シートと同じ欄を、短くまとめて書いた例です（「受け取るもの」を「入力」、「出すもの」を「出力」と書いています）。

ノード名：front_distance
役割：/scan から、前方 ±30° でいちばん近い物体までの距離を出す

入力：/scan（sensor_msgs/msg/LaserScan、QoS は sensor_data（best effort）で受ける、約 5 Hz）
出力：/front_distance（std_msgs/msg/Float32、5 Hz）
パラメータ：front_angle_deg（既定 0.0）、half_width_deg（既定 30.0）

止まる条件・異常時の決まり：
  - 有効な点が 1 つも無いときは inf を出す（0.0 は出さない。近いと誤解されるため）
  - /scan が 1 秒来なければ、何も出さない（判断ノード側が途絶えに気づけるように）

検証の方法：
  1. ros2 bag play room_scan --loop で再生し、ros2 topic hz /front_distance が約 5 Hz か
  2. 箱を動かした場面で、値が実際に変わるか（scan_monitor の「前」と比べる）

それぞれの欄に何を書いたか、なぜそう決めたかは次のとおりです。

シートの最後には、#04 と同じく「使った AI とプロンプト」の欄も付けておきます。

自分のシートを書く

選んだ課題のノードを、1 ノード 1 枚で書きます。知覚ノードは上の例を手本にし、自分の課題に合わせて変えます（課題 A なら「右側」、課題 C なら「前方の壁」までの距離です）。判断ノードは、入力が知覚ノードの出力で、出力が速度指令（/cmd_vel、型は geometry_msgs/msg/Twist。#08 で見た型）です。

判断ノードの「止まる条件」

判断ノードのシートには、止まる条件を必ず書きます。次の 3 つは最低限です。

#11 の scan_avoid が持っていたのは、1 つめ（入力が途絶えたら止まる）だけです。前方に有効な点が 1 つも無いと、前方の距離は inf になり、scan_avoid はそれを「空いている」と読んで前進します。範囲の外の値は捨てるだけで、止まりはしません。自分のノードでは、3 つとも答えておく必要があります。「一定時間」を何秒にするか、範囲の外をどこからにするかは、課題によって違うので自分で決めて、数字で書きます。

この欄を AI に「書いて」と頼んではいけません。止まる条件は、ロボットをぶつけないための約束です。自分で決めていないと、床で試すときにどこを見ればよいか分かりません。迷うときは、#04 と同じように AI に質問役をしてもらいます。次のプロンプトに、書きかけのシートを貼って渡します。

ROS 2 のまとめ課題で、判断ノードの設計シートを書いています。「止まる条件」の欄を埋めたいので、手伝ってください。
次のルールを守ってください。
・答えを先に書かないでください。場面を 1 つずつ取り上げて、「そのとき、このノードは何を出すべきか」を私に質問してください。
・少なくとも次の 3 つの場面は必ず聞いてください。入力のトピックが一定時間届かないとき。距離が inf や nan のとき。値が想定の範囲を外れているとき。
・私が「分からない」と答えたら、その場面で何が起きるかを高校生にも分かる言葉で説明し、選ぶための手がかりを出してから、もう一度聞いてください。
・私の答えが危ないと思ったら（ロボットが動き続けてしまう、など）、どこが危ないかを言って聞き返してください。
・全部の場面が決まったら、私が決めたことを場面ごとに箇条書きで並べ直してください。欄には私が自分で書きます。

作るノード：（ここに、判断ノードの仕事を 1 文で書く）
受け取るもの：（ここに、知覚ノードの設計シートの「出力」を貼る）
私が書いたところまでの設計シート：
（ここに書きかけのシートを貼る）

進め方は #04 の「分からない欄は、AI に聞き返してもらう」と同じです。AI の質問に自分の言葉で答え、分からないときは「分からない」と言います。最後に AI が並べ直した箇条書きを見ながら、欄は自分で書きます。書いた欄は、上の 3 つの場面がすべて入っているか、どれも「動き続ける」側になっていないかを、自分で読んで確かめます。使ったプロンプトと、聞き返されて決めたことは、シートの「使った AI とプロンプト」の欄に書いておきます。

4　設計シートを交換する

隣の人とシートを交換し、相手の設計について次の 2 つを探します。見つけたら、口で言うのではなく相手のシートに書き込みます。

1. 止まる条件の抜け（上の表の 3 つが書いてあるか）
2. つながらないところ（出す型と受ける型、トピック名、周期が合っているか）

この指摘は、#03 の実験 4 で「型が合っていないと、エラーも出ずに届かない」ことを確かめたのと同じ話です。違うのは、動かす前に紙の上で見つける点です。

書き込むときは「おかしい」とだけ書かず、どの欄の、どの場面が抜けているかを書きます（例：「判断ノード・止まる条件：/front_distance が届かなくなったときに何を出すかが書いていない」）。抜けが見つからないときも、3 つの場面を 1 つずつ確かめたことが分かるように、確かめた場面に印を付けて返します。

シートが戻ってきたら、書き込みが入った状態で写真を撮ってから、指摘されたところを直します。指摘されたことと、それをどう直したか、自分が相手に指摘したことは、レポートの第 10 回の「設計シートの交換」の表に書きます。

5　知覚ノードを AI に作らせ、記録で検証する

設計シートをそのまま AI に渡し、知覚ノードだけを作らせます。判断ノードは次の回です。できたら、ロボットにはつながずに、#10 の記録で確かめます。この節の流れは次のとおりです。

1. パッケージ my_task を作る
2. AI に知覚ノードを作らせ、設計シートと突き合わせてから保存する
3. ビルドし、記録を再生しながら動かす
4. 表の 5 項目を、コマンドで 1 つずつ確かめる

5-1　パッケージを作る

まとめ課題のノードは、すべて 1 つのパッケージ my_task に入れます。次の回の launch ファイルの例も、この名前で書いてあります。作り方は #04 の「2. パッケージを作る」と同じです。/scan の型を使うので、--dependencies に sensor_msgs を足します。

cd ~/ros2_ws/src
ros2 pkg create --build-type ament_python --node-name front_distance my_task --dependencies rclpy std_msgs sensor_msgs

--node-name front_distance を付けたので、ひな形の my_task/front_distance.py ができ、setup.py にも登録されています。自分の課題で知覚ノードの名前を変えた人は、ここも自分の名前にします。

5-2　AI に作らせ、シートと突き合わせる

次のプロンプトに、知覚ノードの設計シートを貼って AI に渡します。

次の設計シートどおりに、ROS 2 Humble で動く Python（rclpy）のノードを書いてください。
パッケージ名は my_task、ファイルは my_task/front_distance.py です。
設計シートにないトピックやパラメータは足さないでください。

（ここに知覚ノードの設計シートを貼る）

返ってきたコードは、保存する前に設計シートと突き合わせます。見るのは、#04 の「3-2. 設計シートと突き合わせる」と同じく、トピック名・型・QoS（/scan の購読に qos_profile_sensor_data が渡されているか。10 になっていたら、今は届いても送る側が変わると届かなくなる）・パラメータの名前と初期値、それから止まる条件・異常時の決まり（有効な点が無いときに何を出すか）です。違っていたら、直すのはシートではなくコードです。AI に「設計シートの○○と違う」と伝えて直させます。

突き合わせたら、ひな形のファイルを開いて、中身を AI のコードに置き換えて Ctrl+S で保存します。

codium ~/ros2_ws/src/my_task/my_task/front_distance.py

5-3　ビルドして、記録で動かす

cd ~/ros2_ws && colcon build --symlink-install && source install/setup.bash

前の回からロボットにつないだままの人は、先に robot-disconnect で切り離します。実物の /scan と記録の /scan が混ざらないようにするためです（#10・#11 と同じです）。

端末を 3 つ使います。新しく開いた端末では、ros2 run の前に source ~/ros2_ws/install/setup.bash が要ることがあります（「Package 'my_task' not found」と出たときです）。

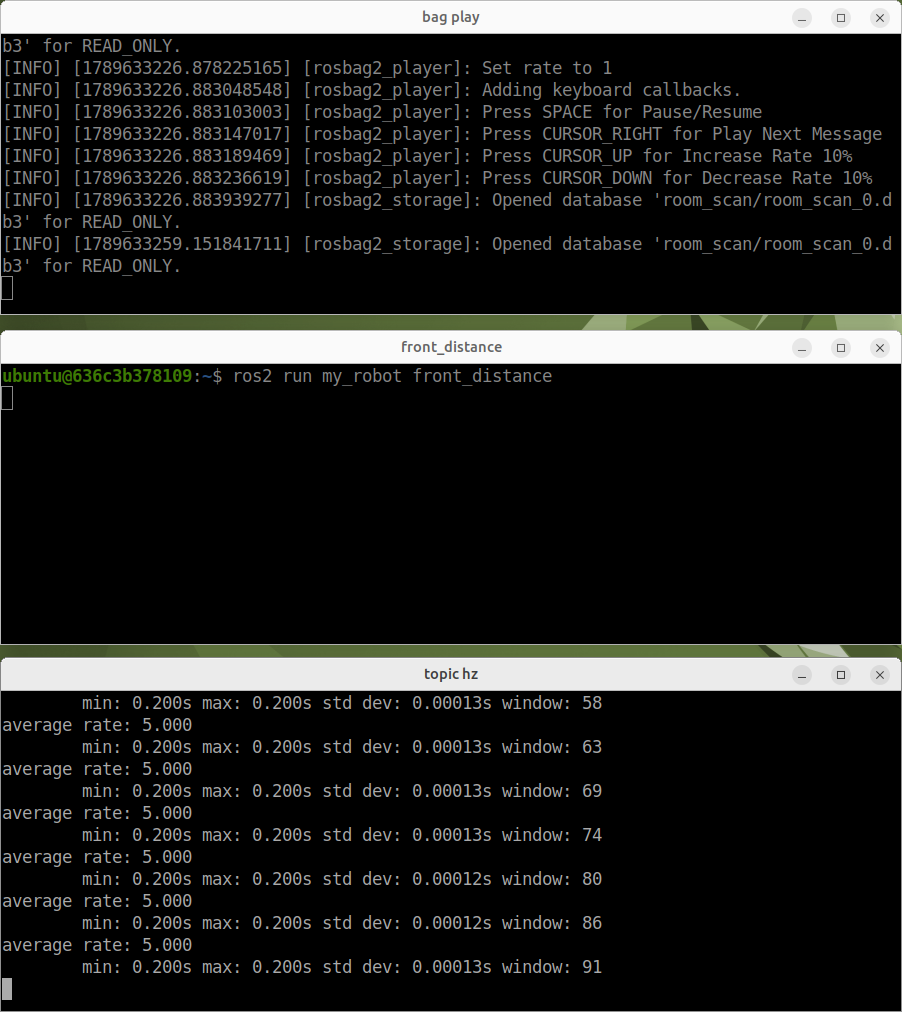

# 端末 1：記録を再生する
cd ~/bags
ros2 bag play room_scan --loop

# 端末 2：自分の知覚ノードを動かす
ros2 run my_task front_distance

# 端末 3：出ているか、何 Hz かを見る
ros2 topic hz /front_distance

はじめに立てた予想（周期）と比べてから、結果を開いてください。

結果を見る（予想を書き、自分で実行してから開く）

知覚ノードは /scan が来るたびに 1 回出しているので、周期は /scan と同じ 5 Hz 前後になります。

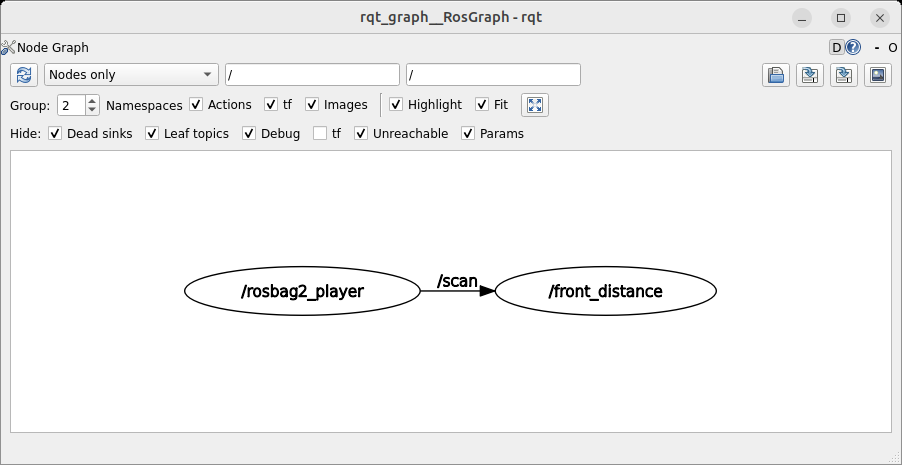

つながりも見ておきます。rqt_graph の使い方は #03 の実験 1 と同じで、表示を「Nodes/Topics (active)」にして更新ボタンを押します。

rqt_graph

5-4　設計どおりかを確かめる

次の表の 5 項目を、上から順に確かめます。「合格の目安」の値は、自分の設計シートに書いたものです。

ros2 topic list

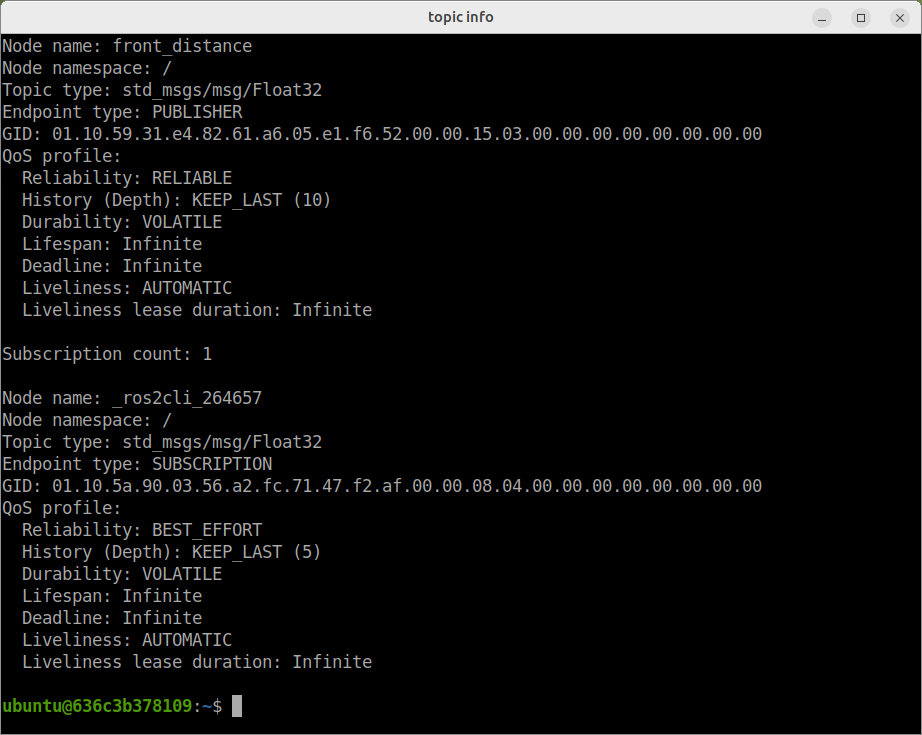

ros2 topic info -v /front_distance

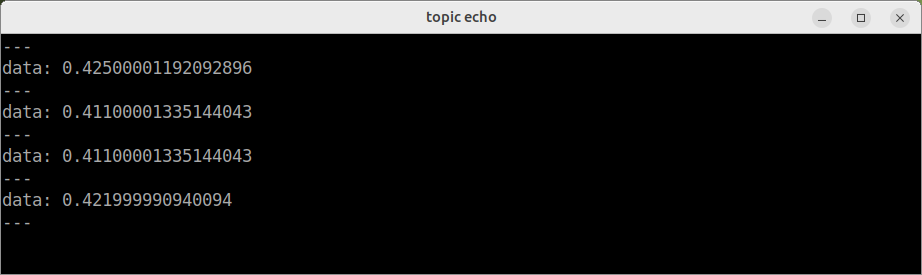

ros2 topic echo /front_distance

scan_monitor と並べるときは、もう 1 つ端末を開いて ros2 run sakigake_samples scan_monitor を動かします（#10 の「サンプルと比べる」）。記録を一時停止するには、端末 1 をクリックしてスペースキーを押します。もう一度押すと続きから再生します（#10 の実験 3）。一時停止したら、端末 3 の ros2 topic echo がどうなるかを見ます。

結果を見る（予想を書き、自分で実行してから開く）

一時停止したときに何が起きたかは、自分の設計シートの「止まる条件・異常時の決まり」と比べて判定します。シートと違う動きをしていたら、直すのはコードです。

判断ノードは、まだ作っていなくても試せる

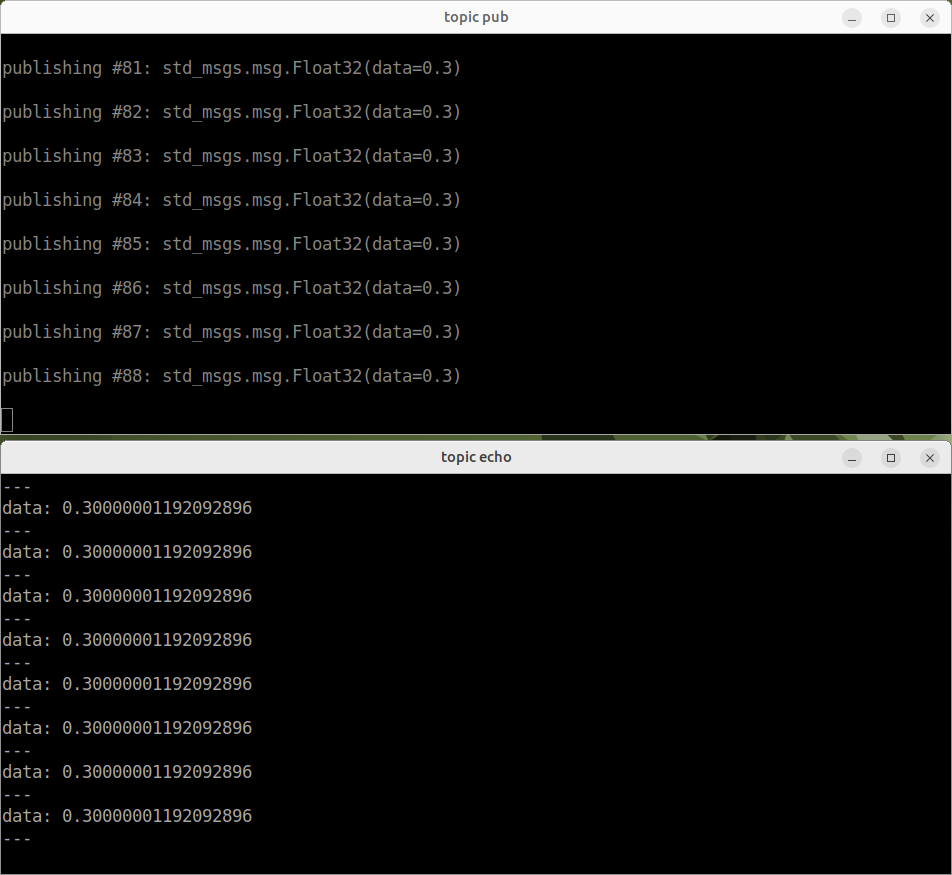

知覚ノードの出力と同じ型・同じ名前のトピックを、手で送れます。次の回で使う方法です。

# 判断ノードに、知覚ノードの代わりの値を手で送る
ros2 topic pub --rate 5 /front_distance std_msgs/msg/Float32 "{data: 0.3}"

# 別の端末で、出てきた速度指令を見る
ros2 topic echo /cmd_vel_test

これができるのは、判断ノードが「距離という数字」だけを見ていて、LiDAR そのものを見ていないからです。知覚と判断を分けた効き目が、ここに出ます。

本質の問い

授業の最後に、次の 2 つに答えてください。

• 知覚・判断・行動を分けたことで、今日、ロボットなしで確かめられたことは何か。分けずに 1 つのノードにしていたら、どこで困ったか。
• 自分の判断ノードが「止まる」のは、どんなときか。3 つ挙げ、それぞれ、その場面をロボットなしで作る方法を書く。

つまずきやすい点

まとめ

次の回は、残りのノードを作って 1 つの launch ファイルにまとめ、記録データ・机の上での確認・床の順に試験します。
