前回 #00 では、実物を採寸して1つの部品を設計しました。でも実際の設計では、「同じ形でサイズ違い」がほしい場面がよくあります。M3用とM4用のスペーサー、長さ違いのスタンドオフ……。そのたびに最初から作り直すのは大変です。そこで今回は、寸法を「表（スプレッドシート）」で管理して、数値を変えるだけで全サイズを作る方法——パラメトリック設計を学びます。
パラメトリック設計ってなに？
ふつうは寸法を直接数字で決めて固定します。たとえば「外径6mm」と打ち込んで終わりです。この方法だと、外径8mmの部品がほしくなったら、また一から描き直すことになります。

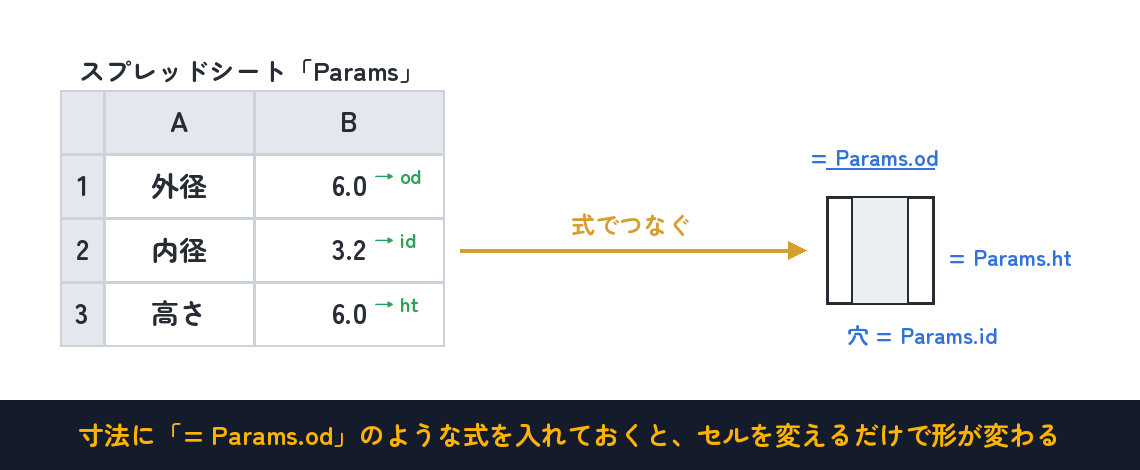

パラメトリック設計では、寸法をスプレッドシートのセルに入れておき、部品の寸法を「＝そのセル」という式でつなぎます。すると、セルの数字を書き換えるだけで、つながった寸法がいっせいに変わり、形が自動で更新されます。設計図そのものを「数値で動かせるレシピ」に変える、というイメージです。
今回作る部品：円筒スペーサー

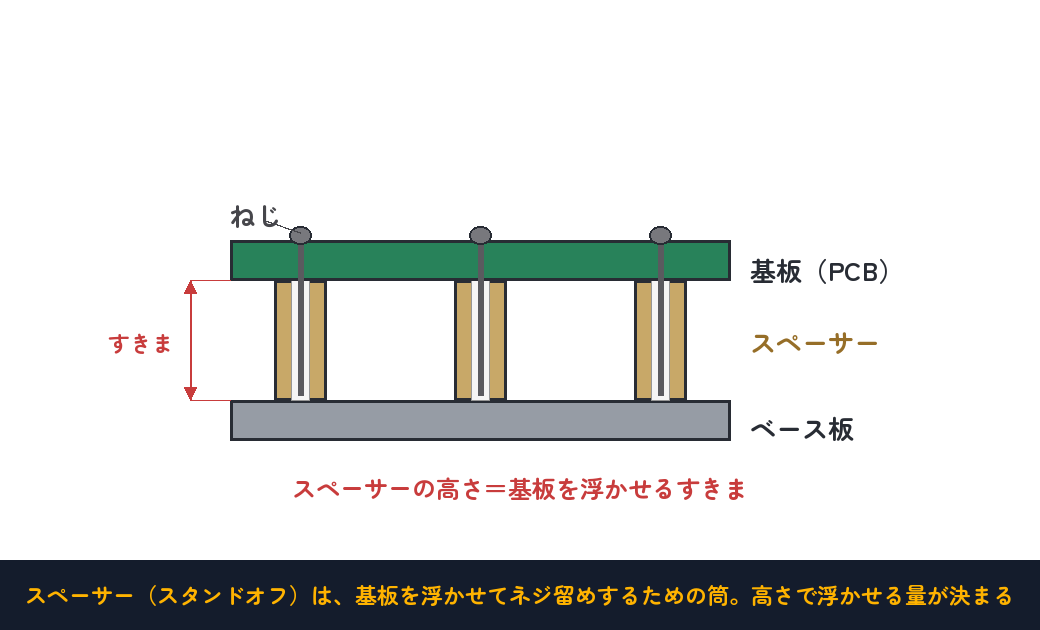

題材は円筒スペーサー（スタンドオフ）です。基板（PCB）を浮かせてネジ留めするための筒で、ロボットや電子工作では必ず使う定番部品です。基板の下に部品があってもぶつからないように、ちょうどよい高さだけ浮かせるのが役目です。

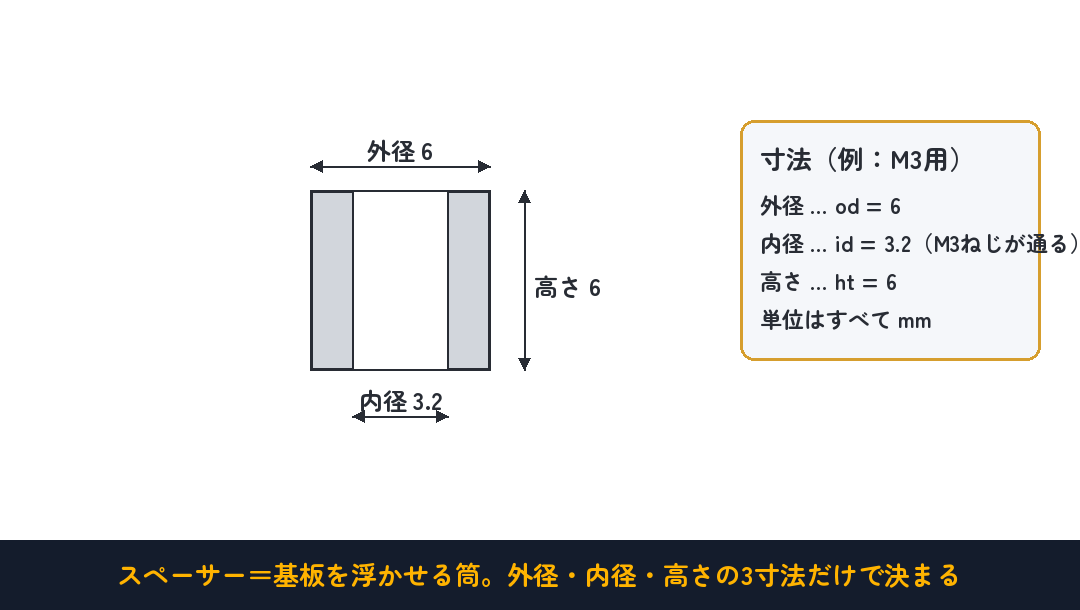

スペーサーの寸法は外径・内径・高さの3つだけ。真ん中の穴（内径）にはネジを通すので、ネジのサイズで内径が変わります（M3なら3.2mm、M4なら4.2mm…）。必要な高さも場面ごとにいろいろ。つまり「同じ形でサイズ違いがほしい」——パラメトリック設計の練習にぴったりの部品です。
① スプレッドシートで寸法表を作る
手順1：スプレッドシートを作る

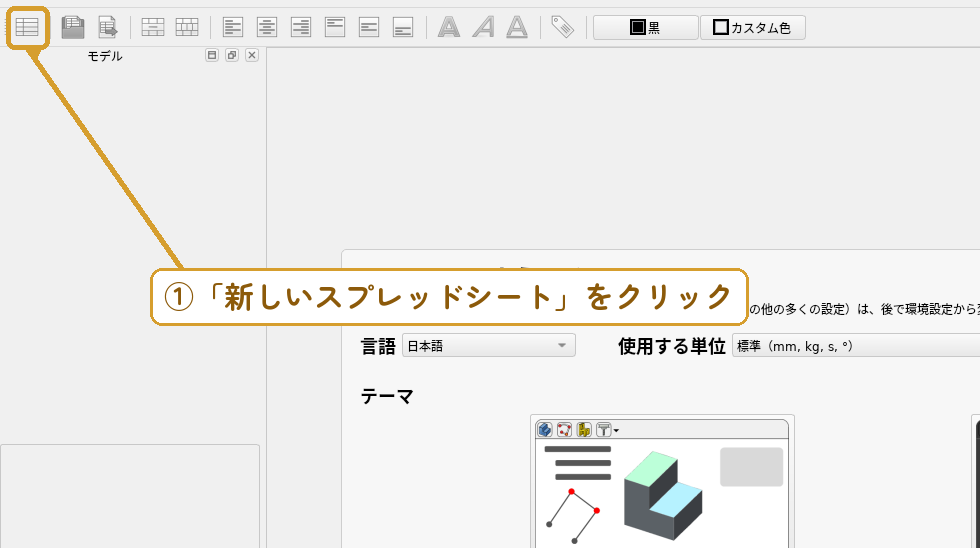

画面上のワークベンチ切り替えで「Spreadsheet」を選び、「新しいスプレッドシート」をクリックします。ツリーに表が1つできます。名前はF2キーで「Params」に変えておくと、あとで式が読みやすくなります（Paramsは「パラメータ＝設定値」の意味）。
手順2：寸法を入力する

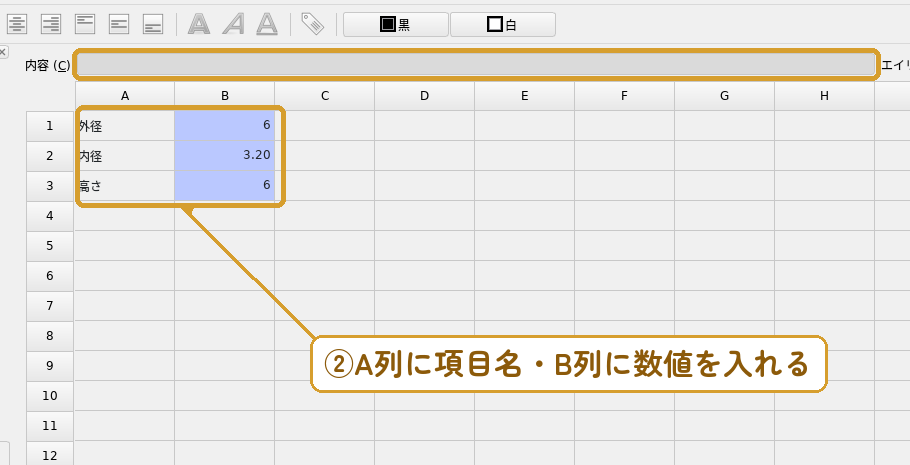

ツリーの表をダブルクリックで開き、A列に項目名・B列に数値を入れます（A1=外径／B1=6、A2=内径／B2=3.2、A3=高さ／B3=6）。A列の項目名は自分用のメモなので、日本語でかまいません。セルをクリックして、上の「内容」欄から入力してもOKです。
手順3：エイリアス（別名）を付ける

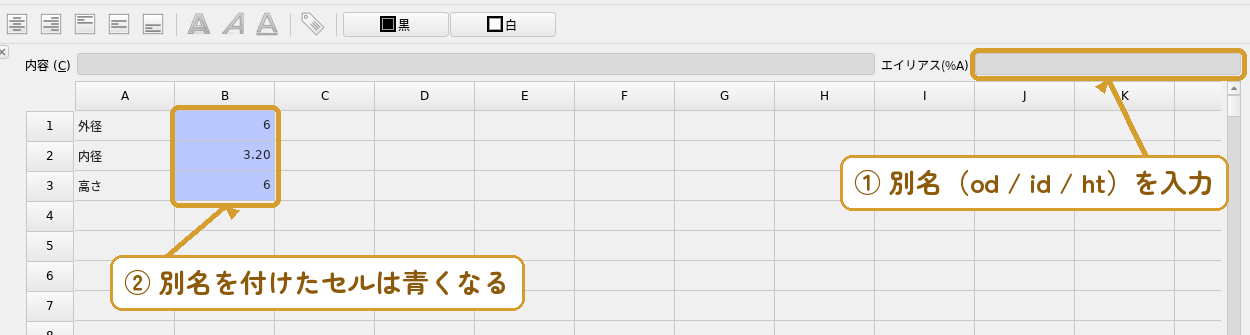

数値のセルにエイリアス（別名）を付けます。これがあると、式から「B1」ではなく「od」という分かりやすい名前でセルを呼べます。数値セルを選び、右上の「エイリアス」欄（またはツールバーの「エイリアスを設定」ボタン）に od と入力。同じように内径セル→id、高さセル→ht とします。別名を付けたセルは青く表示されます。
- ワンポイント：エイリアスは英数字で付けます。「h」など1文字は単位記号（時間など）と衝突して拒否されることがあるので、高さは ht のように2文字以上にすると安全です。
② 寸法を式でつなぐ
いよいよ本番です。スペーサー本体を作るときの寸法を、直接数字で打つ代わりに式にします。スペーサーは「外側の円（外径）」と「内側の円（内径）」を描いて、高さ方向に押し出した形です。それぞれの寸法を、さっきの表とつなぎます。

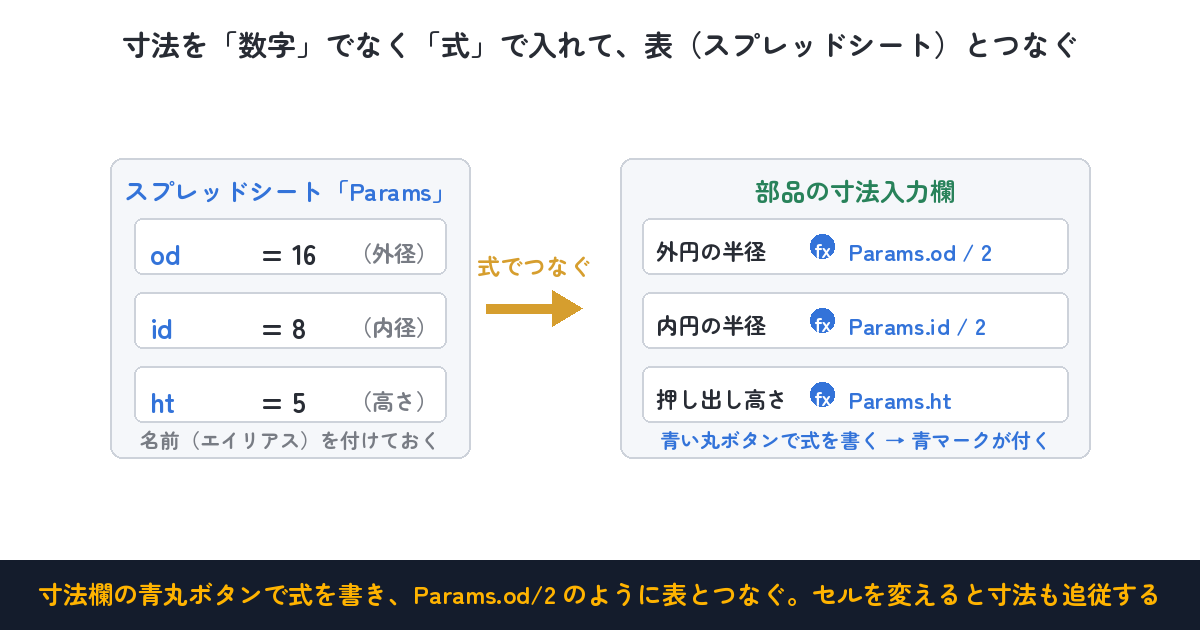

寸法の入力欄の右にある青い丸のボタン（式エディタ）を押すと、式を書く欄が開きます。そこに次のように入れます。
- 外側の円の半径 → Params.od / 2（外径は直径なので、半径はその半分。÷2を忘れずに）
- 内側の円の半径 → Params.id / 2
- 押し出しの高さ → Params.ht
「Params」は表の名前、「od」などはエイリアスです。式でつないだ寸法には小さな青いマークが付き、「ここはセルと連動している」とひと目で分かります。これで表と部品が完全につながりました。
③ セルを変えるとサイズが変わる

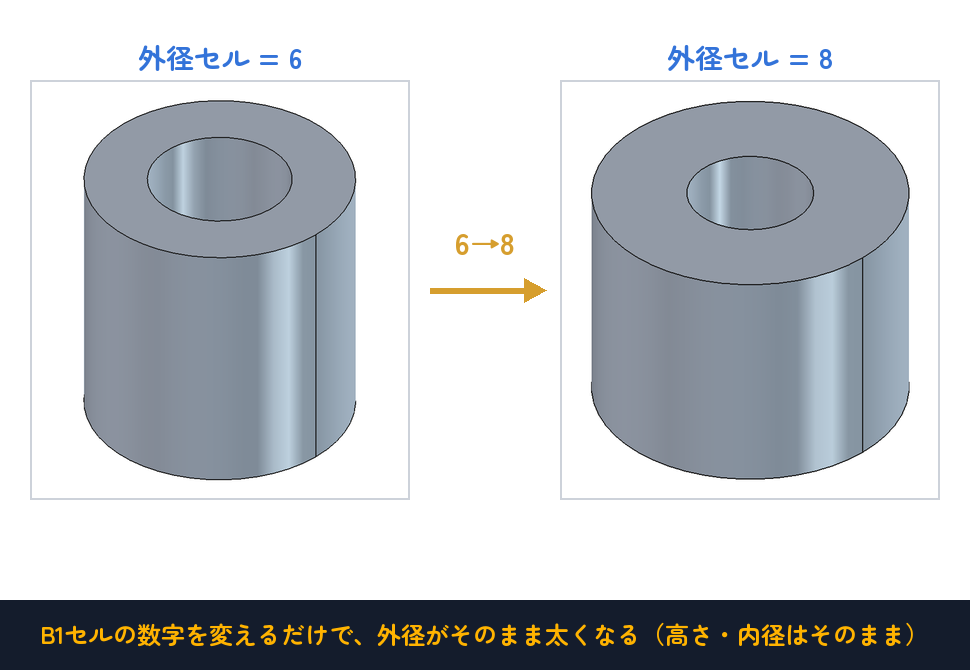

あとは表の数値を書き換えるだけです。試しに B1（外径）を 6 → 8 に変えてみましょう。高さや内径はそのままで、外径だけがすっと太くなります。
表が部品を動かす——これがパラメトリック設計の気持ちよさです。もし変わらないときは、更新（再計算）を押すと反映されます。

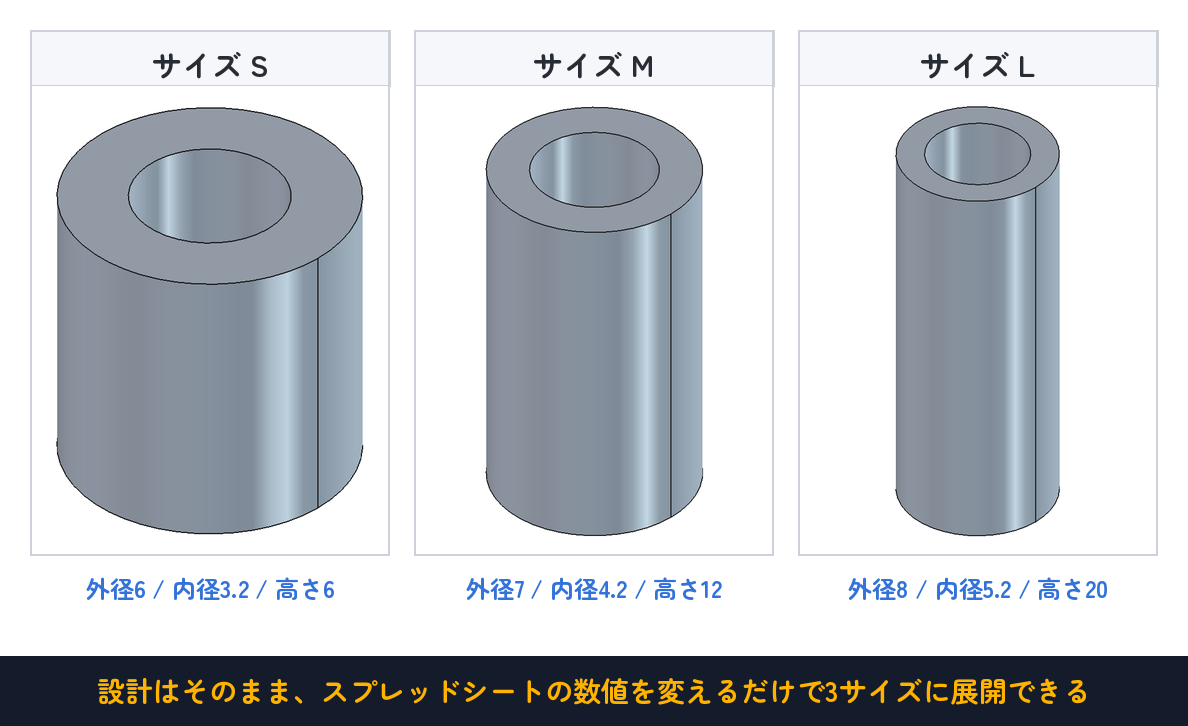

同じ設計のまま、3サイズに展開
数値だけ変えれば、同じ設計から S／M／L が一瞬で作れます。部品ごとにファイルを作り直す必要はありません。
寸法表が「設計のレシピ」になり、数値はその時々の「材料表」になるイメージです。1か所の表を直せば、つながった寸法がすべて追従するので、直し忘れや寸法の食い違いも起きにくくなります。

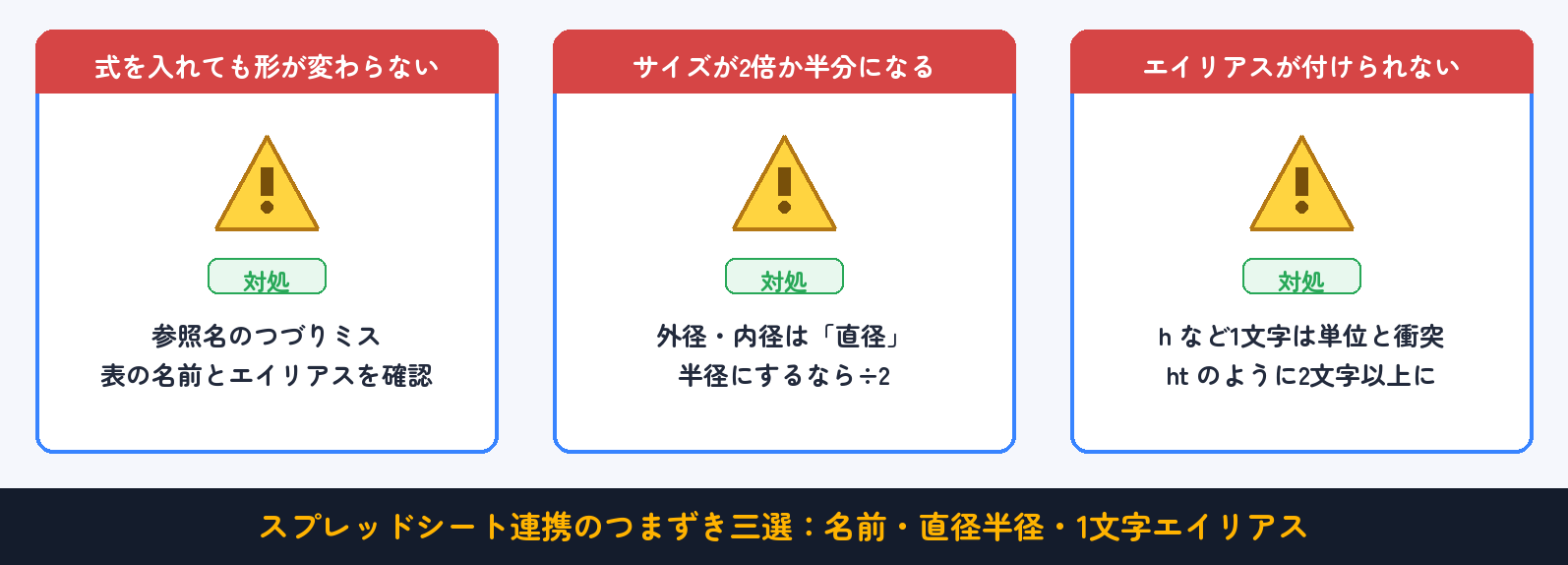

つまずきポイント
- エイリアスが付けられない（Invalid alias）：h など1文字は単位記号と衝突します。ht のように2文字以上にしましょう。
- 式を入れても形が変わらない：参照名のつづりミスが定番です。表の名前Paramsとエイリアス（od/id/ht）が合っているか、大文字小文字まで確認しましょう。
- サイズが2倍／半分になる：半径と直径の取りちがえです。外径・内径は「直径」なので、半径にするときは必ず÷2します。
- セルを消したら部品が壊れた：式が参照先を失ったためです。値は消さずに書き換えるのが基本です。
- 数字を変えたのに更新されない：更新（再計算）ボタンを押すと反映されます。
- 単位がおかしい：スプレッドシートの数値は初期設定で mm として扱われます。
今回の課題：ロボットの土台「シャシープレート」を作る

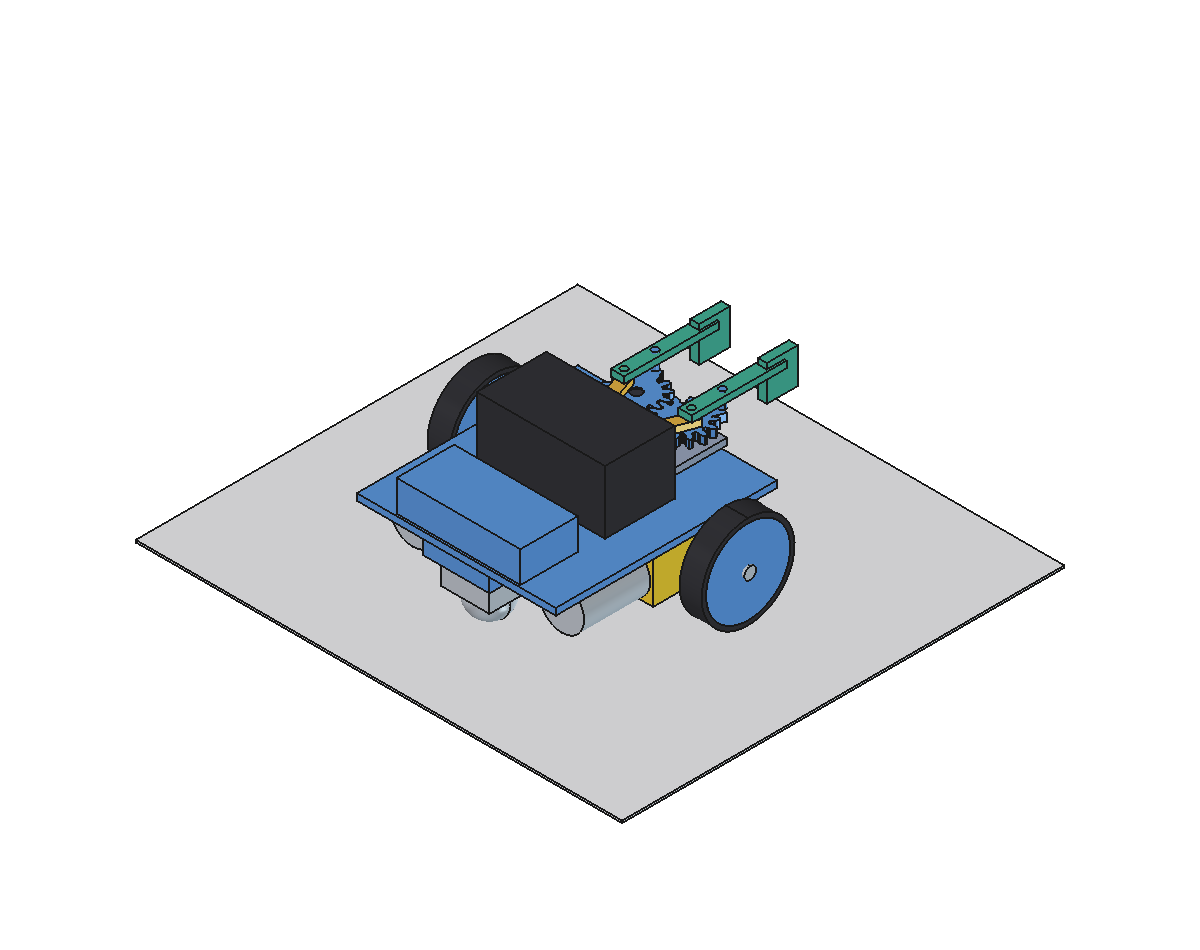

ここで大事なお知らせです。第2部の章末課題は、じつは全部つながっています。毎回の課題で作る部品を集めていくと、最後には「物をつかんで運ぶ差動二輪ロボット」が1台組み上がります。その最初の部品が、今回のシャシープレート——モーターもキャスターも、すべての部品を載せる土台です。

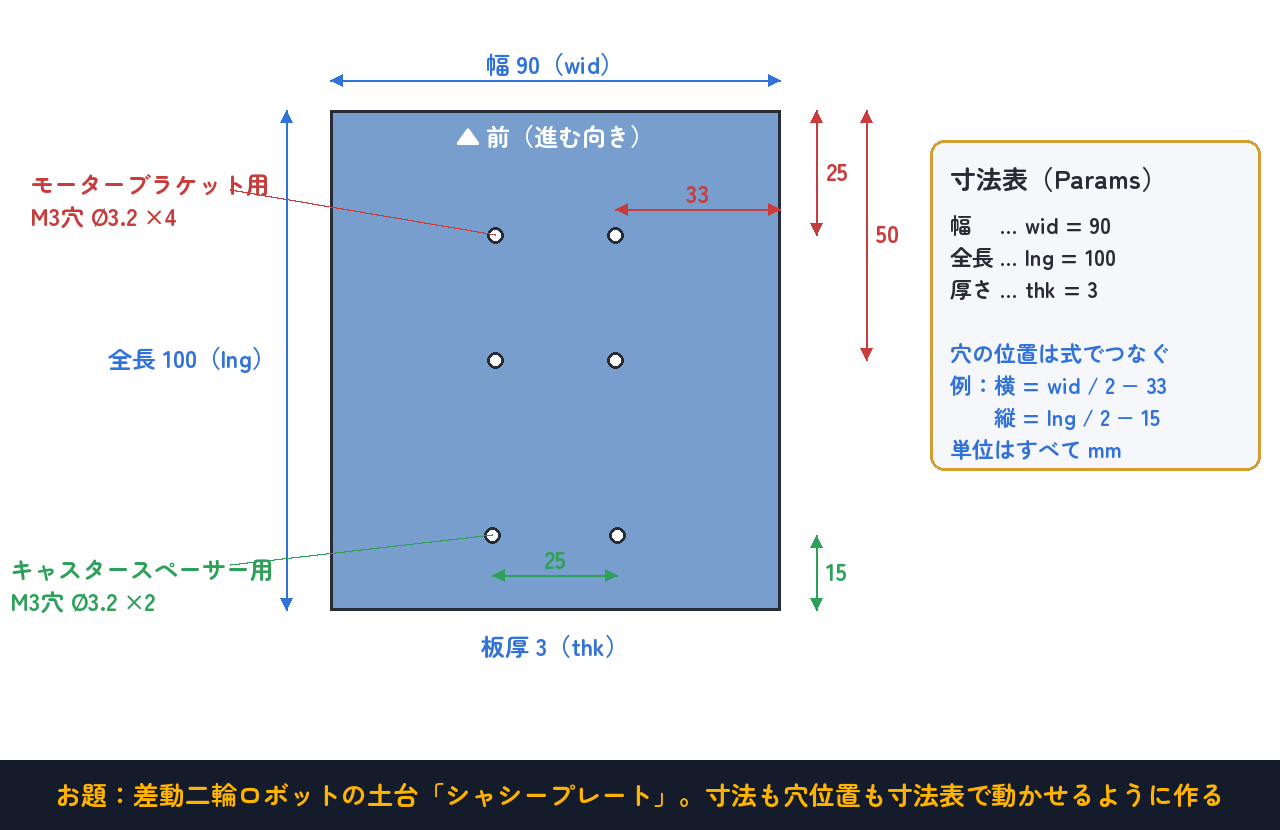

下の図の寸法どおりに、シャシープレートをパラメトリックに作ってみましょう。ポイントは、外形だけでなく穴の位置も式でつなぐこと。モーターは板の端に取り付くので、幅（wid）を変えたら、ブラケット用の穴もいっしょに動いてほしいのです。穴の位置を「端からの距離」で考えて、wid / 2 − 33 のような式にします。
- 使う機能：Spreadsheet（寸法表・エイリアス）／式エディタ（fx）／スケッチ＋パッド（1-2の復習）／ポケット（1-2の復習）
解答を見る（作り方を順番に）

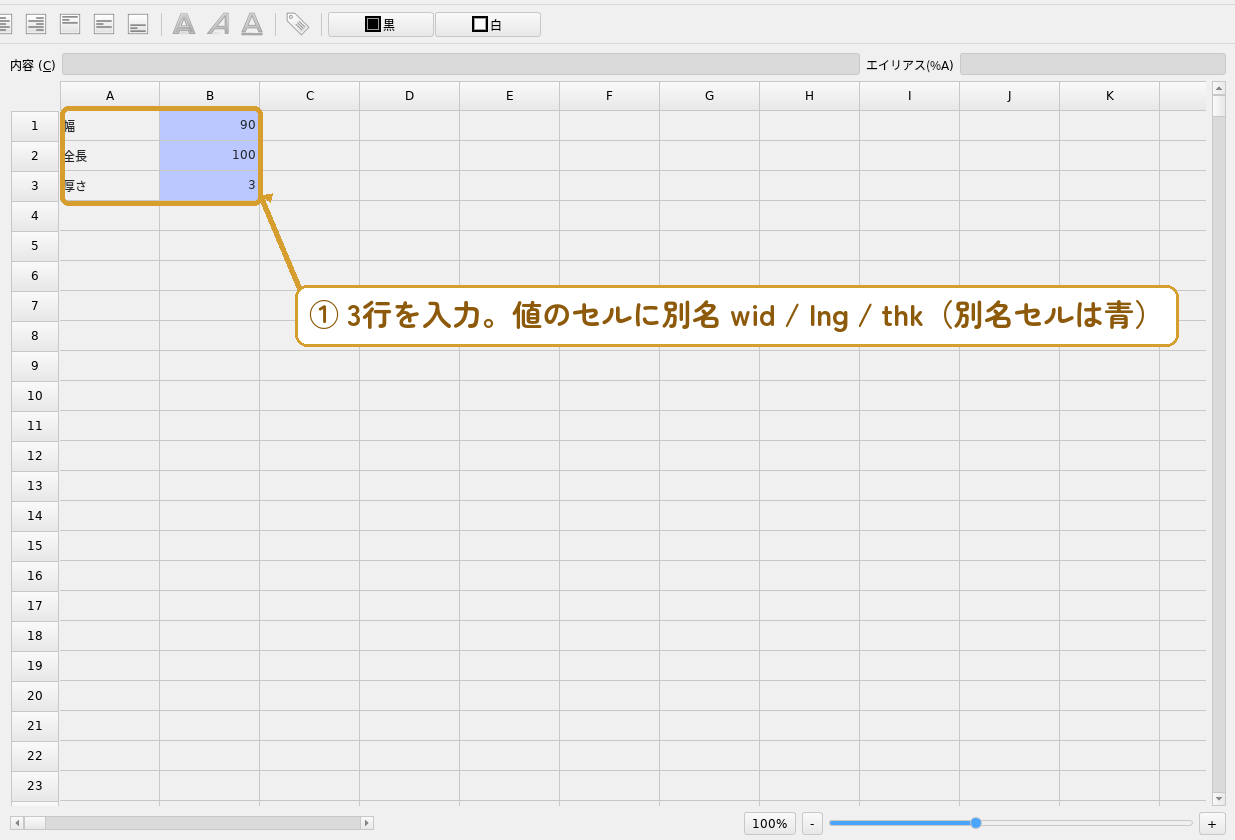

手順1：寸法表を作る。本文①と同じ要領で、スプレッドシート Params に幅 wid = 90／全長 lng = 100／厚さ thk = 3 の3行を作り、エイリアスを付けます。

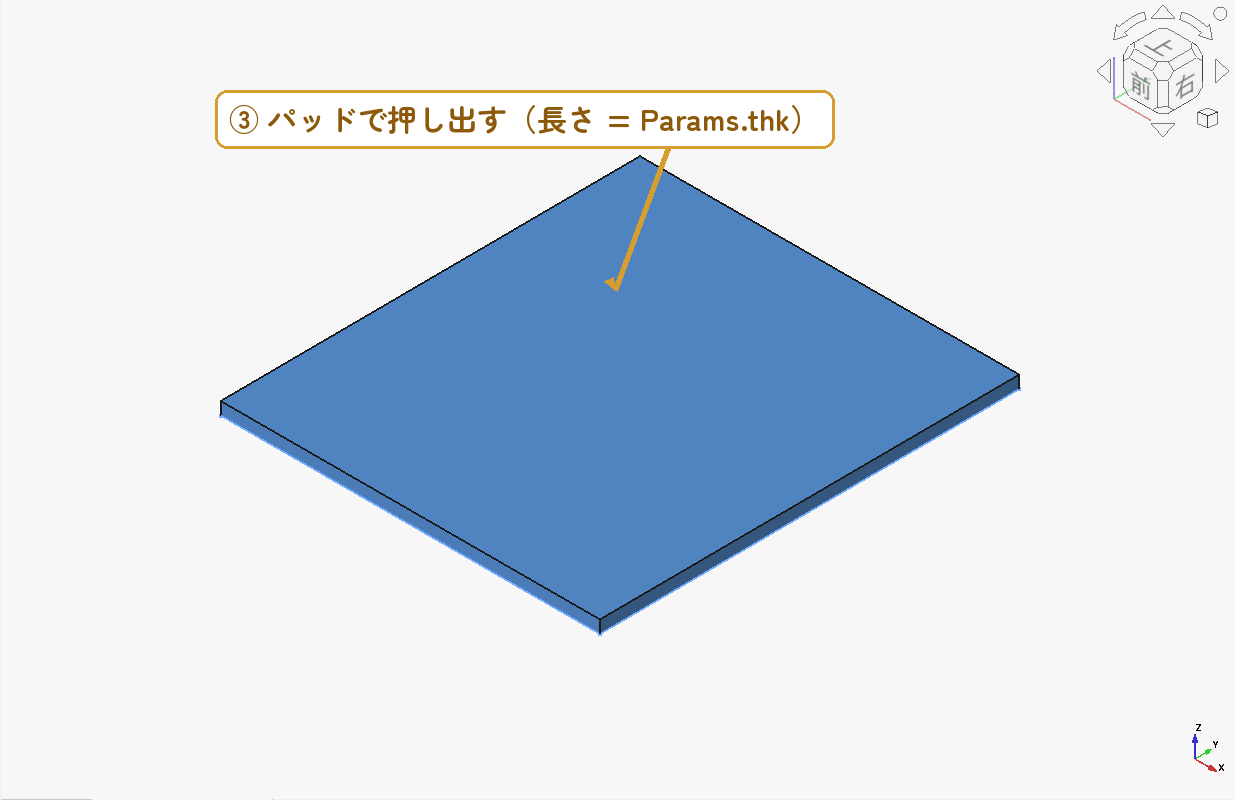

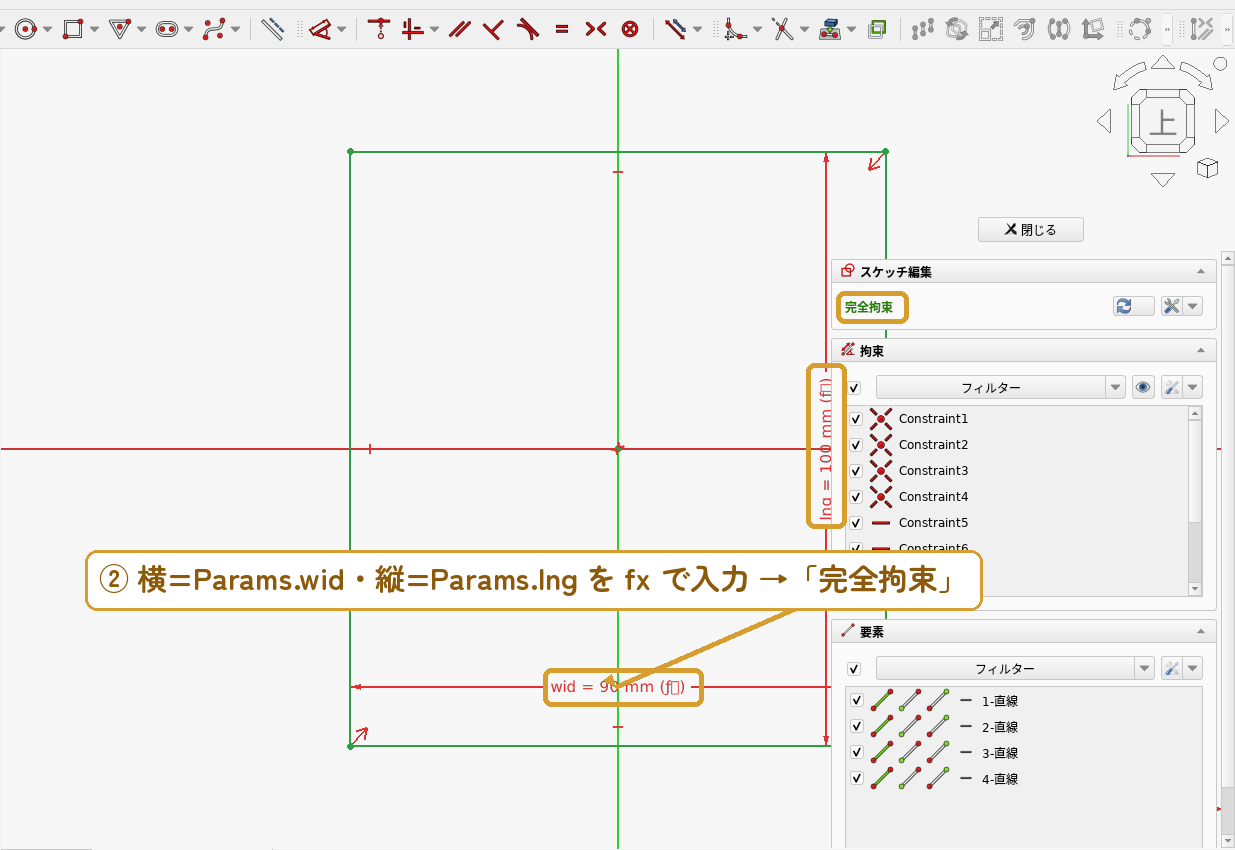

手順2：板を描く。XY平面のスケッチに長方形を1つ。原点が板の中心に来るように拘束し、横の寸法を fx → Params.wid、縦の寸法を fx → Params.lng でつなぎます。「パッド」の長さは Params.thk。これで板の外形がぜんぶ表と連動しました。

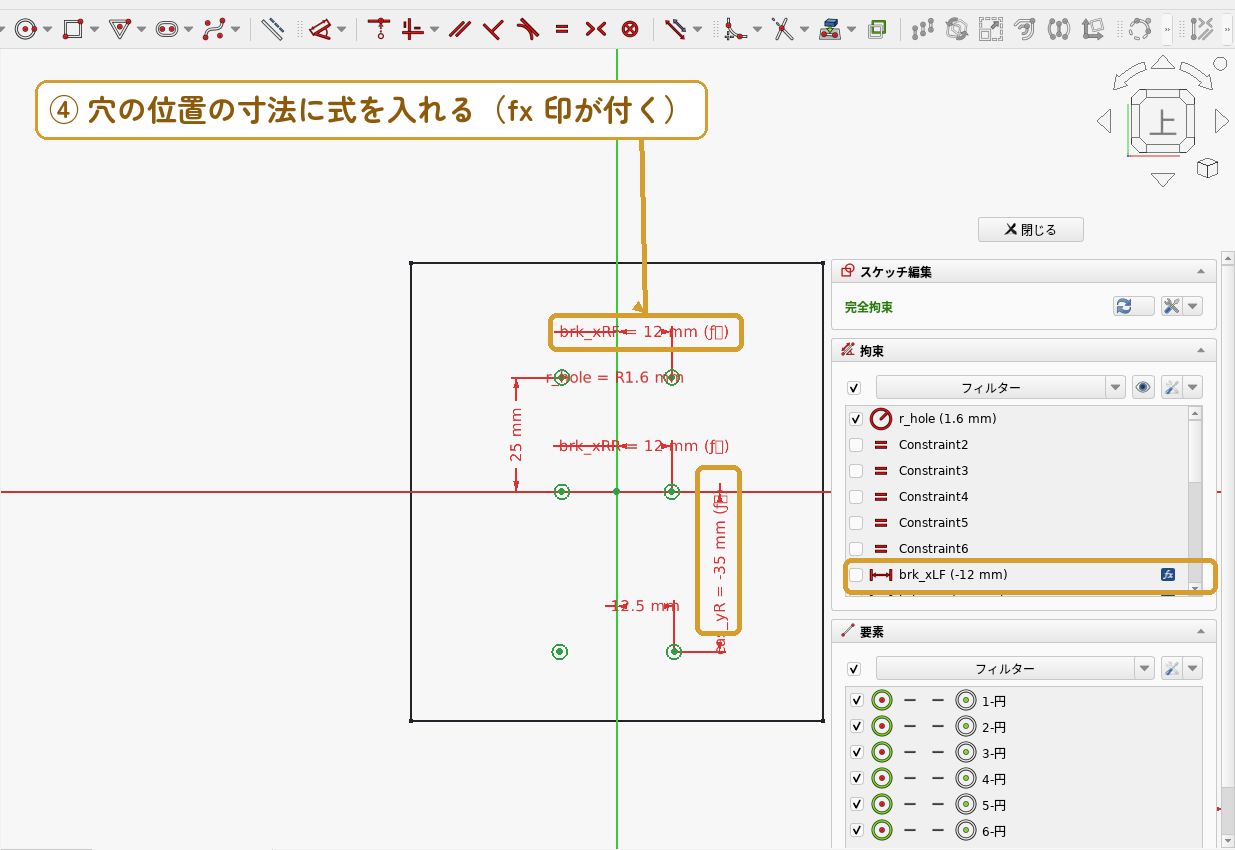

手順3：穴の位置を式で決める。板の上面に新しいスケッチを描き、円を6つ置きます（穴はM3ボルト用で直径3.2、つまり半径1.6）。位置の寸法拘束に式を入れます（板の中心が原点のとき）：
- ブラケット用4つ：横 = Params.wid / 2 − 33（左側はマイナス）・縦は前端から25と50（原点基準では +25 と 0）
- キャスター用2つ：横 ±12.5・縦 = −(Params.lng / 2 − 15)（後端から15）

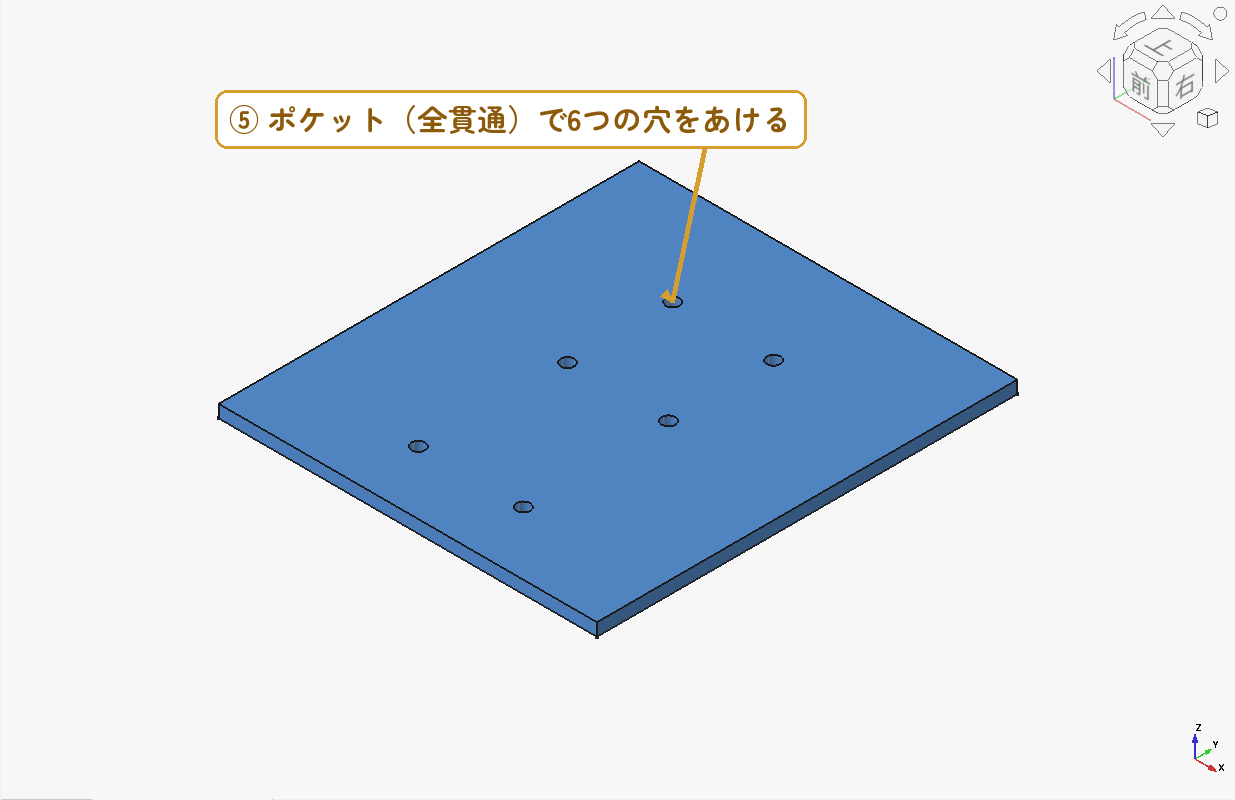

円が描けたら「ポケット」を「全貫通」にして穴をあけます。

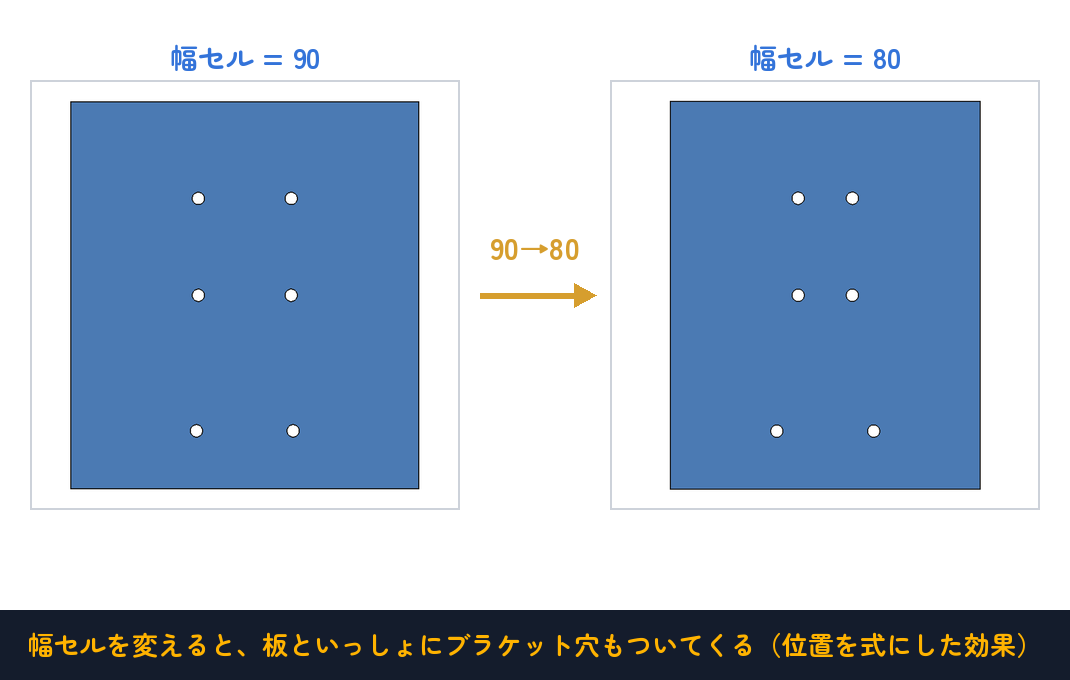

手順4：幅を変えて確かめる。寸法表の幅セルを 90 → 80 にしてみましょう。板が細くなると同時に、ブラケット穴が板の端についてくれば成功です（キャスター穴は中央なので動きません）。確認したら90に戻しておきます。
このプレートの穴は、これからの回でブラケットやキャスターを設計するたびに「本当にネジが合うか」をアセンブリで確かめていきます。穴が増えることもありますが、心配いりません——あとから育てられるのがパラメトリック設計の強みです。
まとめ
- パラメトリック設計＝寸法を表（スプレッドシート）で管理し、式でつなぐ。
- セルにエイリアス（別名）を付けて、寸法に = Params.od のように入れる。
- 外径・内径は直径なので、半径にするときは ÷2。
- 1文字の別名（h など）は単位と衝突するので2文字以上にする。
- セルの数値を変えるだけでサイズ違いを一気に展開できる。
- 寸法表が「設計のレシピ」になり、直し忘れや寸法の食い違いを防げる。
次回 #02 は、TTモーターを抱える「モーターブラケット」を設計します。L字の板に補強リブ、そしてネジがきく取付穴——今回作ったシャシープレートの穴と、ぴったり合う部品を作ります。ミラーで左右ペアにするのは第1部 #05 の復習です。
【応用のヒント】① 式には計算も書けます（例：外径 ＝ Params.id ＋ 肉厚×2）。内径を変えれば外径も自動でついてきます。② 1つの表で複数の部品をまとめて管理できます。共通寸法を1か所で変えれば全部に反映されます。③ M3／M4／M5 の早見表を Params に作っておくと、現場で寸法を調べる手間が減ります。
