第2部はこの回で最終回です。#2-0から、シャシー・モーターブラケット・車輪・Picoケース・歯車・リンク機構・図面と、ロボットを作るための部品を1つずつ設計してきました。ここまで来たら、あとは画面の中の部品を、現実のモノにするだけです。
今回やるのは、設計の出口（出力）です。FreeCADで作った形を3Dプリンタが読める形式（STL）に書き出し、印刷の向きを決め、刷り上がった部品を1台のロボットに組み上げる——という、設計から完成までの最後のひとつながりを通します。第2部で作ってきた部品が、ここで全部つながります。
① 印刷する部品の全体像

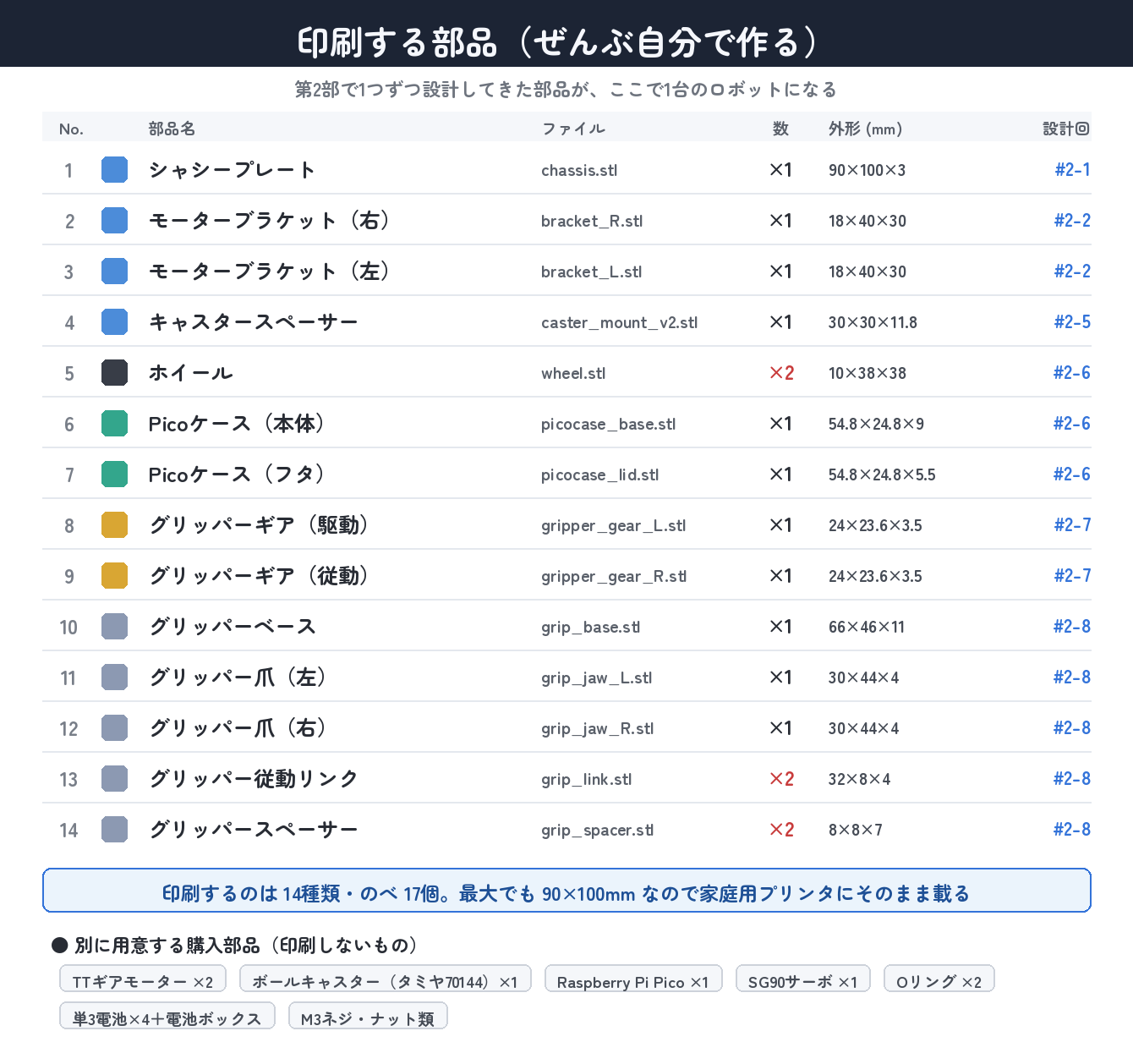

まずは「何を・いくつ印刷するのか」を一覧にしておきましょう。差動二輪ロボットで自分で印刷する部品は、ぜんぶで14種類・のべ17個です。下の表は、これまでの各回で設計してきた部品をまとめたものです（色は部品のグループ分け）。

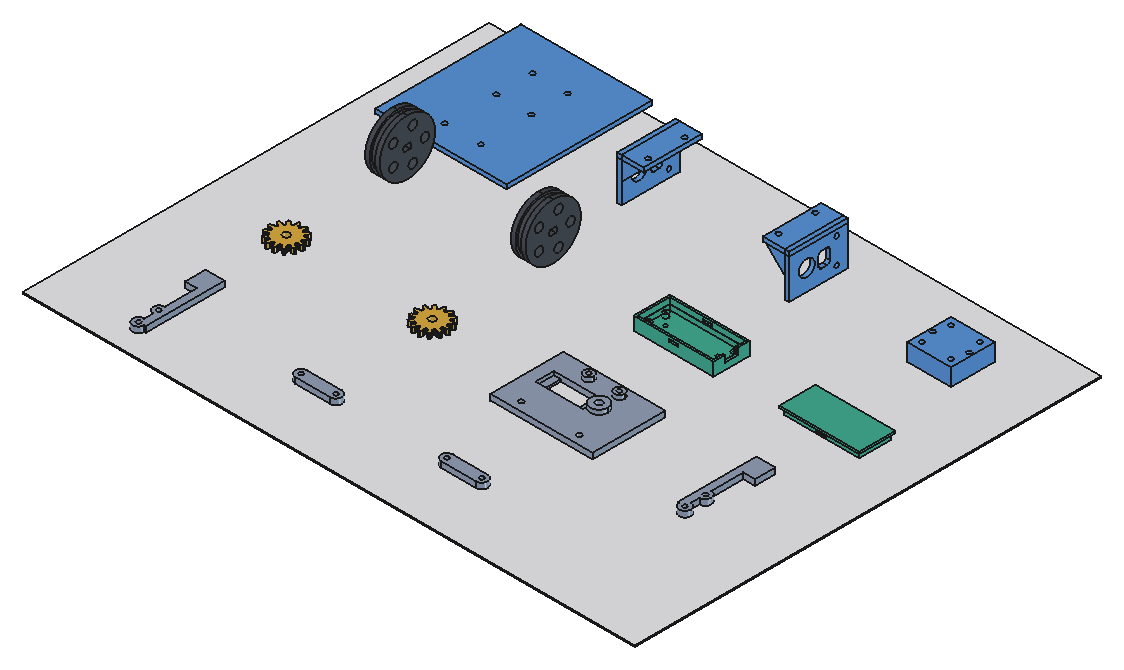

プレートの上に全部並べてみると、こんな量です。いちばん大きいシャシーでも90×100mmなので、ベッドの小さい家庭用プリンタ（この記事では180×180mmのBambu Lab A1 miniを想定）にも余裕で載ります。何回かに分けて刷れば、特別な工場がなくても全部そろえられます。
モーターやボールキャスター、サーボ、電池ボックス、Raspberry Pi Picoといった買ってくる部品は印刷しません（表の下にまとめてあります）。「自分で作るところ」と「買ってくるところ」を分けて考えるのが、ものづくりのコツです。
② STLに書き出す
FreeCADのモデル（ソリッド）は、そのままでは3Dプリンタに渡せません。プリンタのソフト（スライサー）が読めるのは、たいていSTLという形式です。STLは、部品の表面をたくさんの三角形でおおって近似したデータ。なめらかな曲面も、細かい三角形の集まりとして表現します。

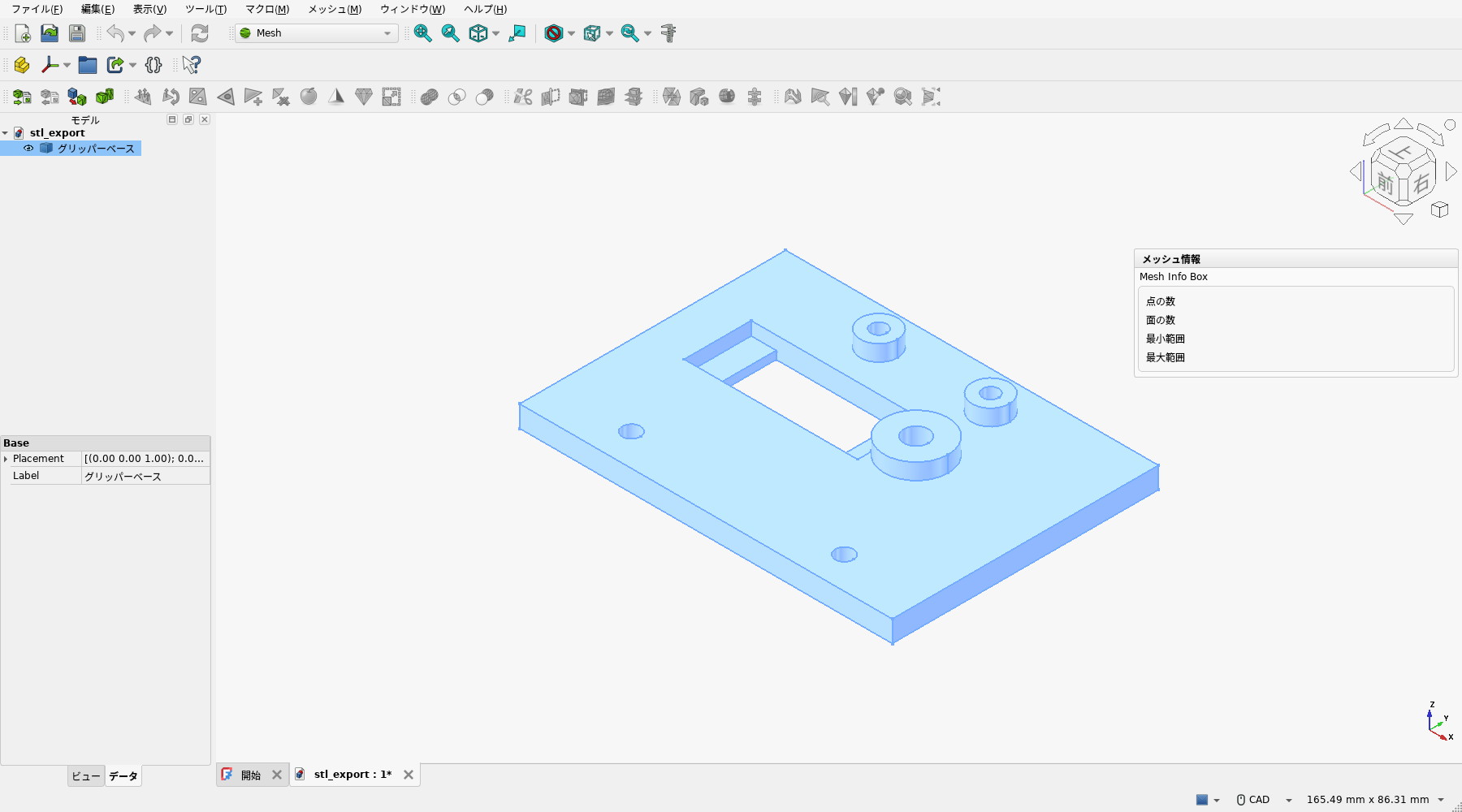

書き出しにはMesh Designワークベンチを使います。ワークベンチを切り替えて、書き出したい部品をツリーで選びます。

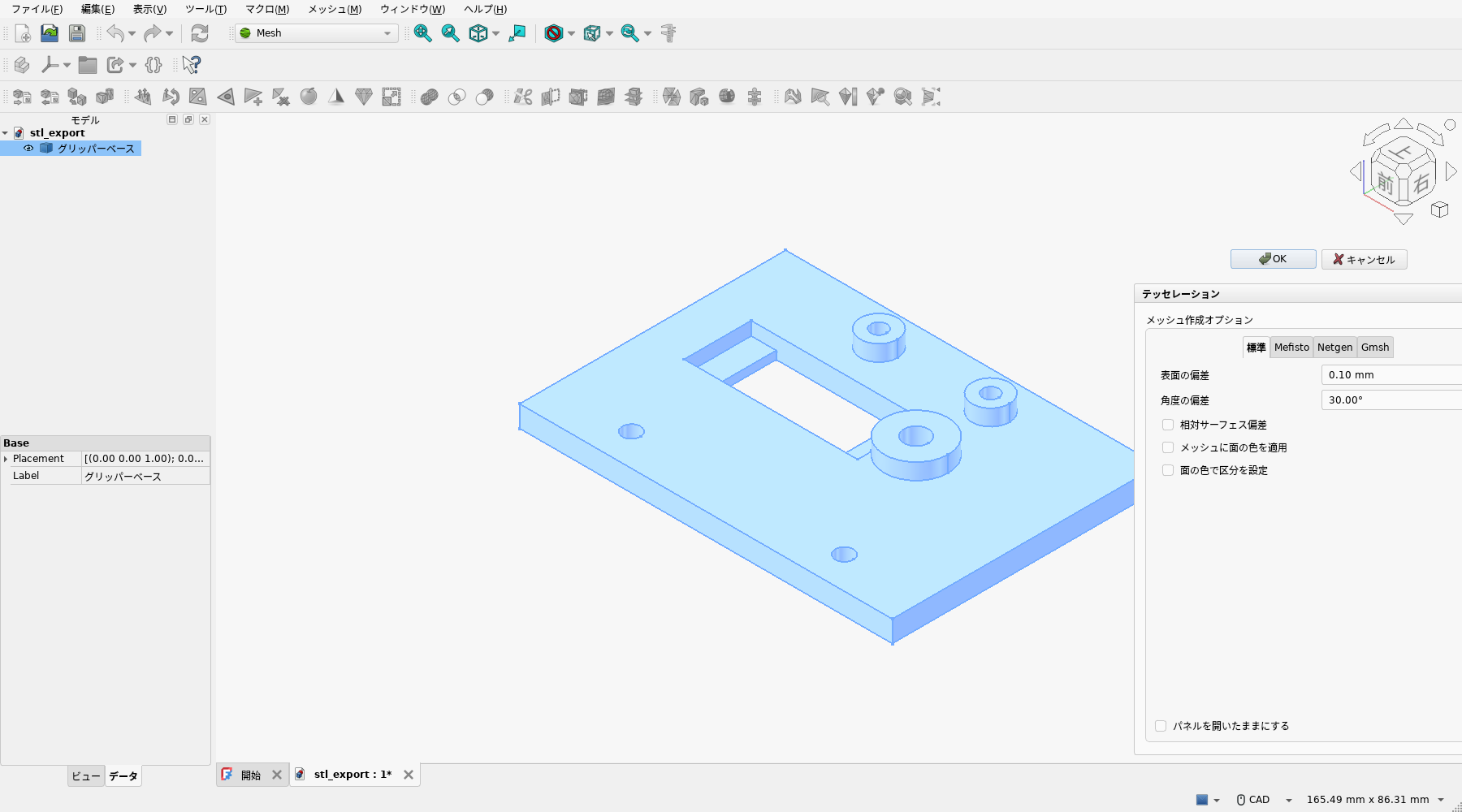

メニューの「シェイプからメッシュを作成」を選ぶと、三角形の細かさを決める設定パネルが開きます。ここで大事なのが「表面の偏差（へんさ）」——本物の曲面から、三角形がどれだけズレてよいかを表す数値です。小さくするほど三角形が細かくなり、曲面がなめらかになりますが、ファイルは重くなります。家庭用3Dプリンタなら0.1mm前後で十分きれいです。

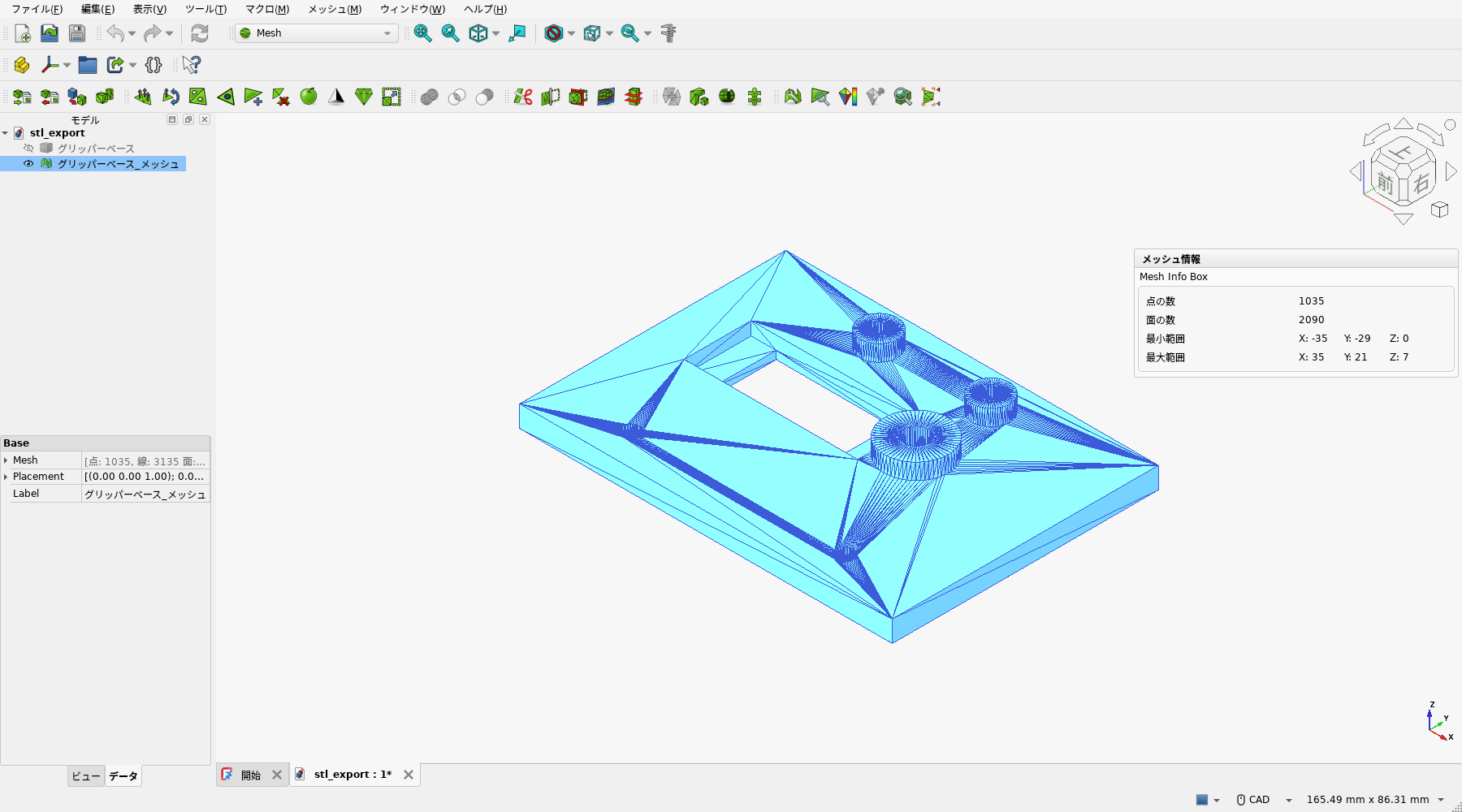

OKを押すと、部品が三角形のメッシュに変わります（下の緑色）。あとはこのメッシュを選んで「メッシュをエクスポート」から.stl形式で保存すれば、書き出し完了です。
部品ごとに1つずつ書き出してもよいですが、数が多いときは少し手間です。この記事の配布ファイルには、14種類すべてのSTLをまとめて書き出し済みで同梱してあります（後述）。書き出したSTLは、すべてすき間のない閉じた立体（水密）になっていること、ベッドに収まるサイズであることを確認済みです。
③ 印刷の向きとサポート
STLができたら、スライサー（Bambu Studio、Cura、PrusaSlicerなど）に読み込んで印刷します。スライサーの基本操作は第1部 #1-8で扱ったので、ここでは差動二輪ロボットの部品を刷るときに効いてくる「置く向き」の考え方に絞って説明します。

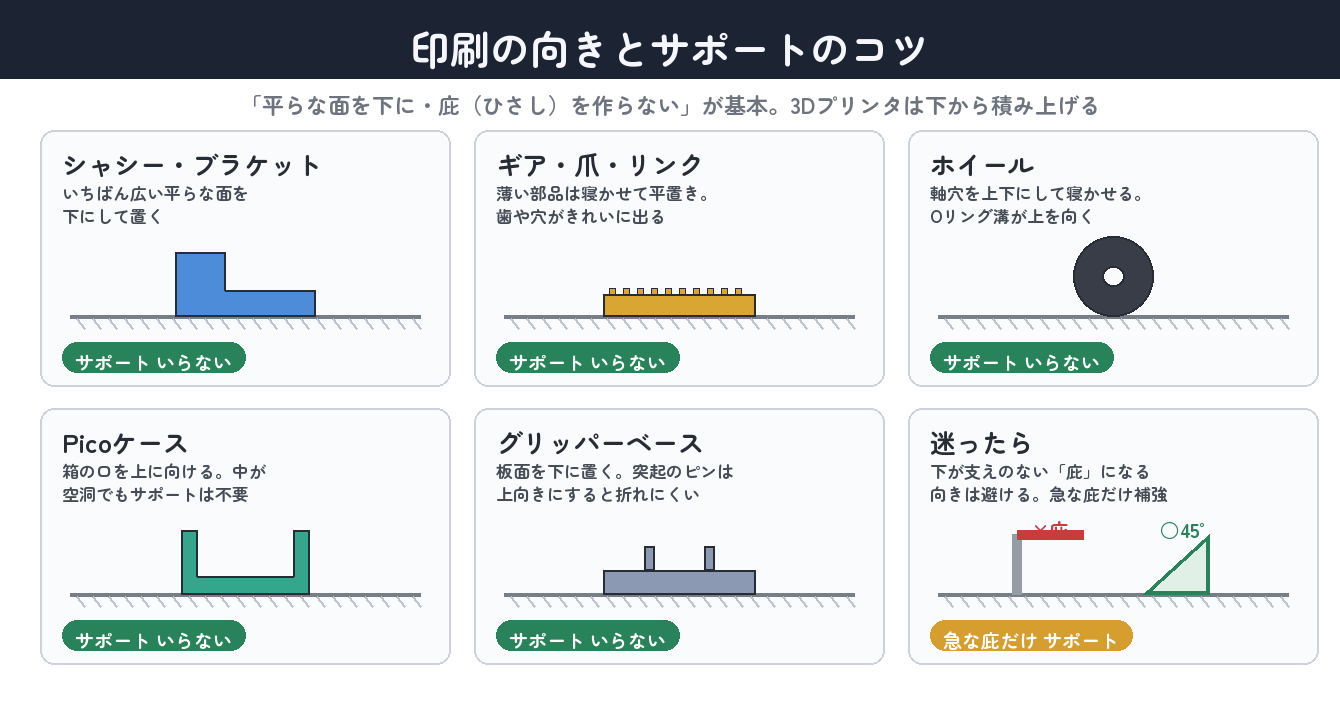

3Dプリンタは、材料を下から上へ1層ずつ積み上げて形を作ります。だから「下に支えのない出っぱり（庇＝ひさし）」が苦手です。庇の下には、印刷後に取り除くサポート材が必要になり、跡が残ったり手間が増えたりします。うまく置く向きを選べば、サポートそのものを減らせます。原則は次の2つだけです。
- いちばん広い平らな面を下にする——土台が安定し、ベッドからはがれにくくなります。
- 庇（下に支えのない出っぱり）をできるだけ作らない——どうしても庇になるときは、45°より急なところだけサポートを付けます。
差動二輪ロボットの部品は、もともと「印刷しやすい向き」を意識して設計してあります。薄い歯車や爪は寝かせて平置き、車輪は軸穴を上下にして寝かせる、Picoケースは口を上に向ける——という具合に置けば、ほとんどの部品でサポートなしか、ごく一部だけで印刷できます。
④ 組み立てる
部品が刷り上がったら、いよいよ組み立てです。いきなり全部つなごうとすると迷うので、下から順に・かたまりごとに進めます。ここでは画面の中で組み上がっていく様子を、5つのステップで見ていきましょう。（青が印刷部品、銀・濃灰・金が買ってくる部品です。）
ステップ1：土台＝シャシー
すべての部品が載るシャシープレート（#2-1）から始めます。これが背骨です。

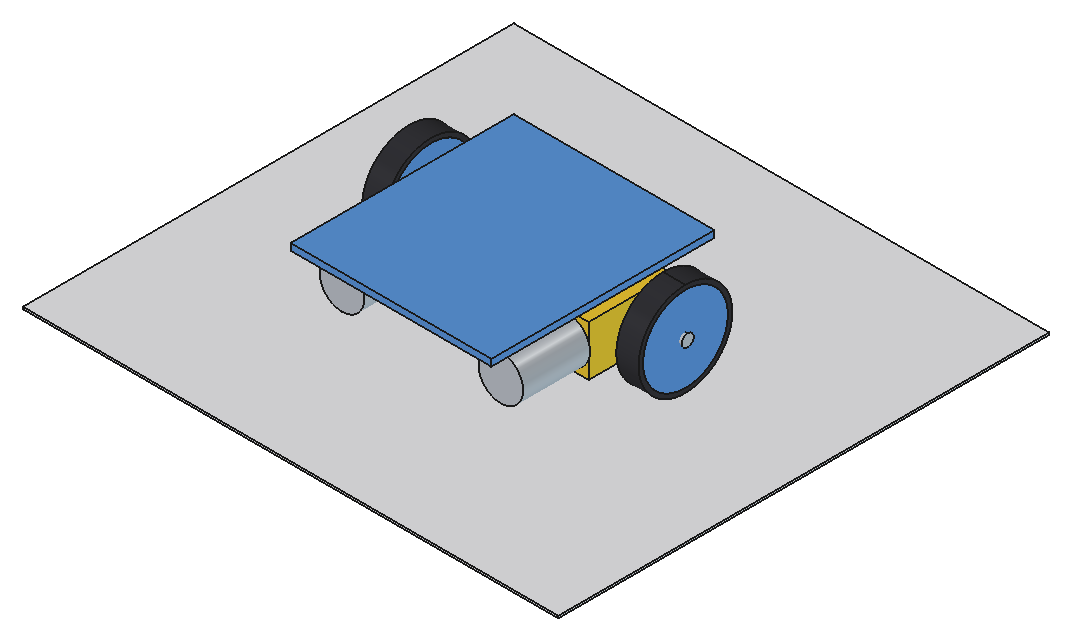

ステップ2：駆動系（左右の車輪）
左右にモーターブラケット（#2-2）でTTモーターを固定し、車輪（#2-6）を軸にはめます。これでロボットは前へ進めるようになります。左右のモーターを別々に回せるのが差動二輪——速度差で曲がれる仕組みです。

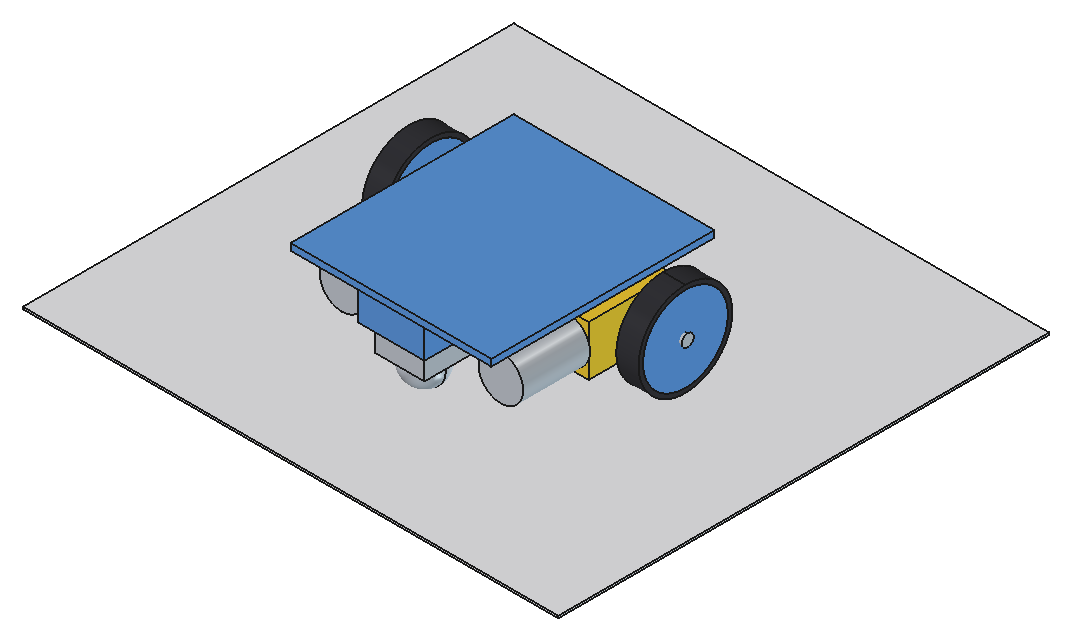

ステップ3：3点目の足＝ボールキャスター
後ろにボールキャスター（タミヤ70144）を、高さを合わせるスペーサー（#2-5・#2-9の課題部品）をはさんで取り付けます。前2輪＋後ろ1点の3点で安定して自立します。

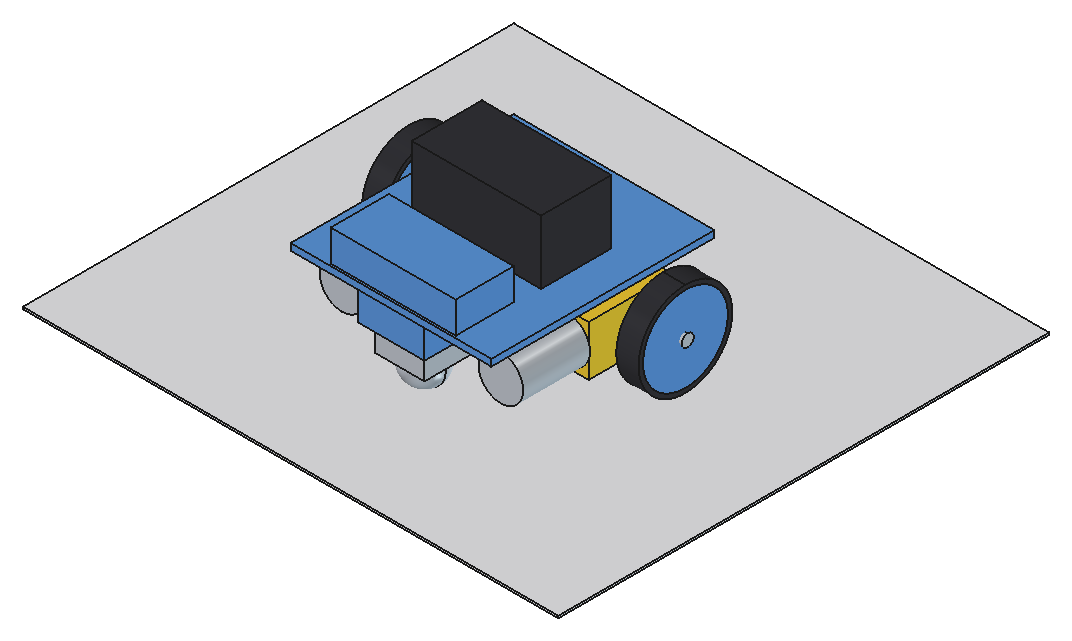

ステップ4：頭脳と電源
シャシーの上に電池ボックスと、Raspberry Pi Picoを収めるPicoケース（#2-6）を載せます。これでロボットに電気と頭脳が入りました。
ステップ5：手＝グリッパー
最後に前へ、サーボで開閉するパラレル・グリッパー（#2-7の歯車＋#2-8のリンク機構）を取り付けます。進む・曲がる・つかむがそろって、ロボットの完成です。
⑤ 完成——差動二輪ロボット

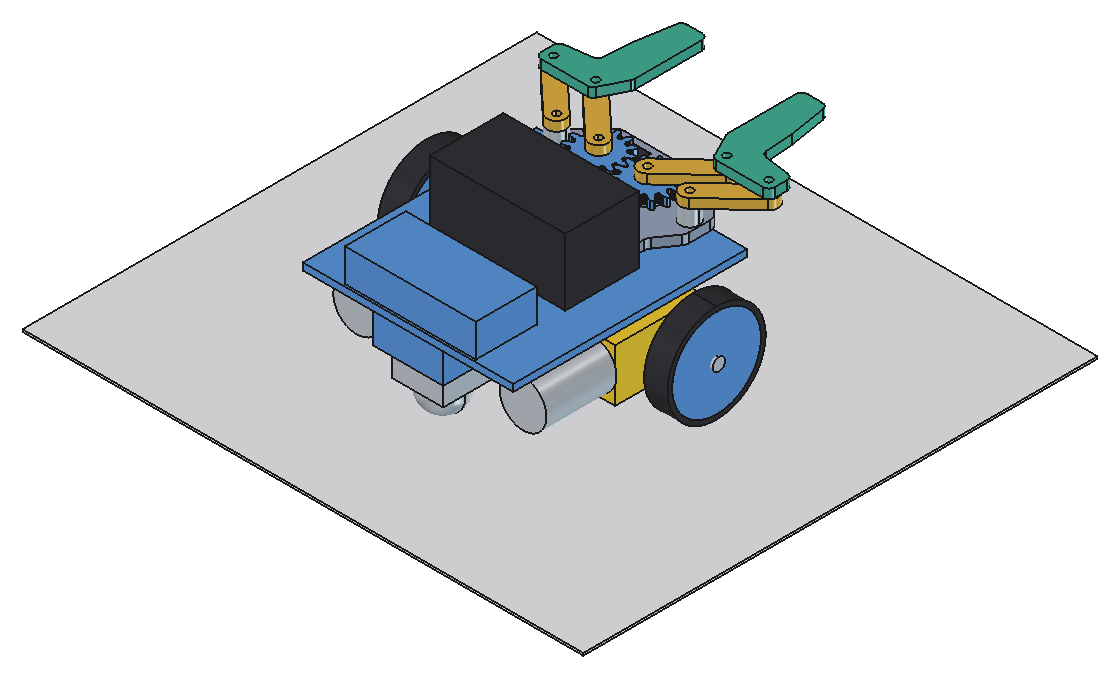

これが、第2部を通して作り上げた差動二輪ロボットです。1つずつ設計してきた部品が、すべて意味を持って1台に収まっているのがわかるでしょうか。
ここまでの完成図は、すべて実際に設計したFreeCADの部品データを組み合わせて描いています。配布ファイルを開けば、自分でもこの組み合わせを確かめられます。
今回の課題：実際に印刷して組み立てる
第2部の総仕上げの課題は、現実のロボットを完成させることそのものです。画面の中だけで終わらせず、ぜひ手を動かしてみてください。
- 配布のSTL（14種・のべ17個）を、お手持ちの3Dプリンタで印刷する。車輪・従動リンク・スペーサーは2個ずつ必要なので、数をまちがえないように。
- 買ってくる部品（TTモーター×2・ボールキャスター・サーボ・Pico・電池ボックス・ネジ類）をそろえる。
- ③で説明した向きを意識してスライスし、印刷する。
- ④の順番で下から組み立てる。ネジがきつい・はまらないところは、#06でやったクリアランスを思い出して、穴を少しさらう。

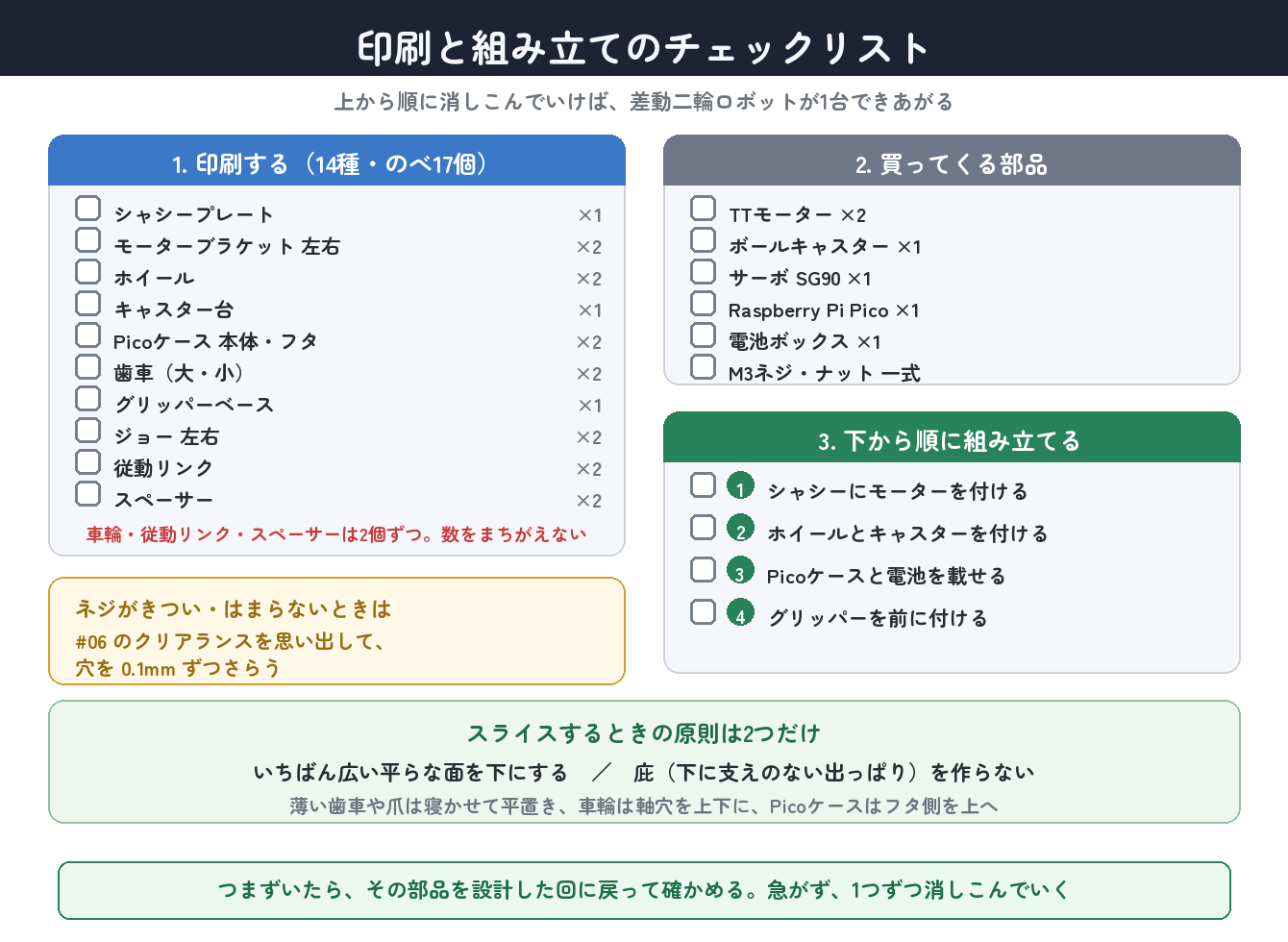

印刷と組み立てのチェックリストです。つまずいたら、各回に戻って確認してみましょう。
印刷・組立チェックリスト（クリックで開く）

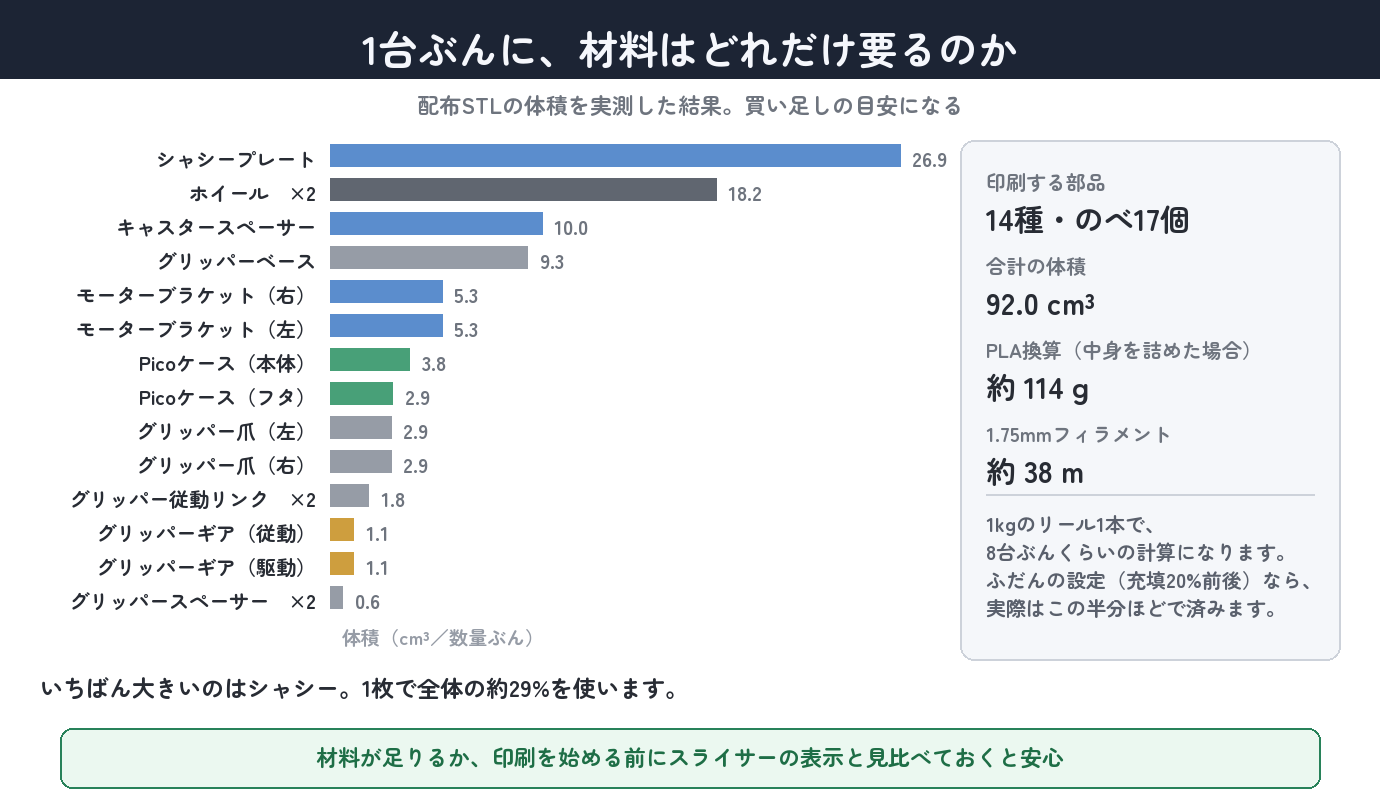

印刷を始める前に、材料が足りるかだけ確かめておきましょう。配布しているSTLの体積を実際に測ってみると、14種・のべ17個で合計92.0cm³。中身をぜんぶ詰めて印刷した場合でPLA約114g、1.75mmのフィラメントにして約38mです。
図の「1kgのリールで8台ぶん」は、中身をぎっしり詰めた場合の計算です。ふだんの設定（充填20%前後）なら実際はこの半分ほどで足りるので、1本のリールで、その倍近く作れることになります。残りが少ないリールで始めて途中で切れると、そこから刷り直しになるので、いちばん大きいシャシー（1枚で全体の約29%）だけはたっぷり残っているうちに刷ってしまうのがおすすめです。
印刷のチェック
- 反り・はがれはないか（広い面を下に・1層目をよく見る）。
- 穴がふさがっていないか（Ø3.2のネジ穴・軸穴）。ふさがっていたらドリルやリーマで軽くさらう。
- 歯車の歯・グリッパーの爪が欠けていないか（薄い部品は寝かせて平置き）。

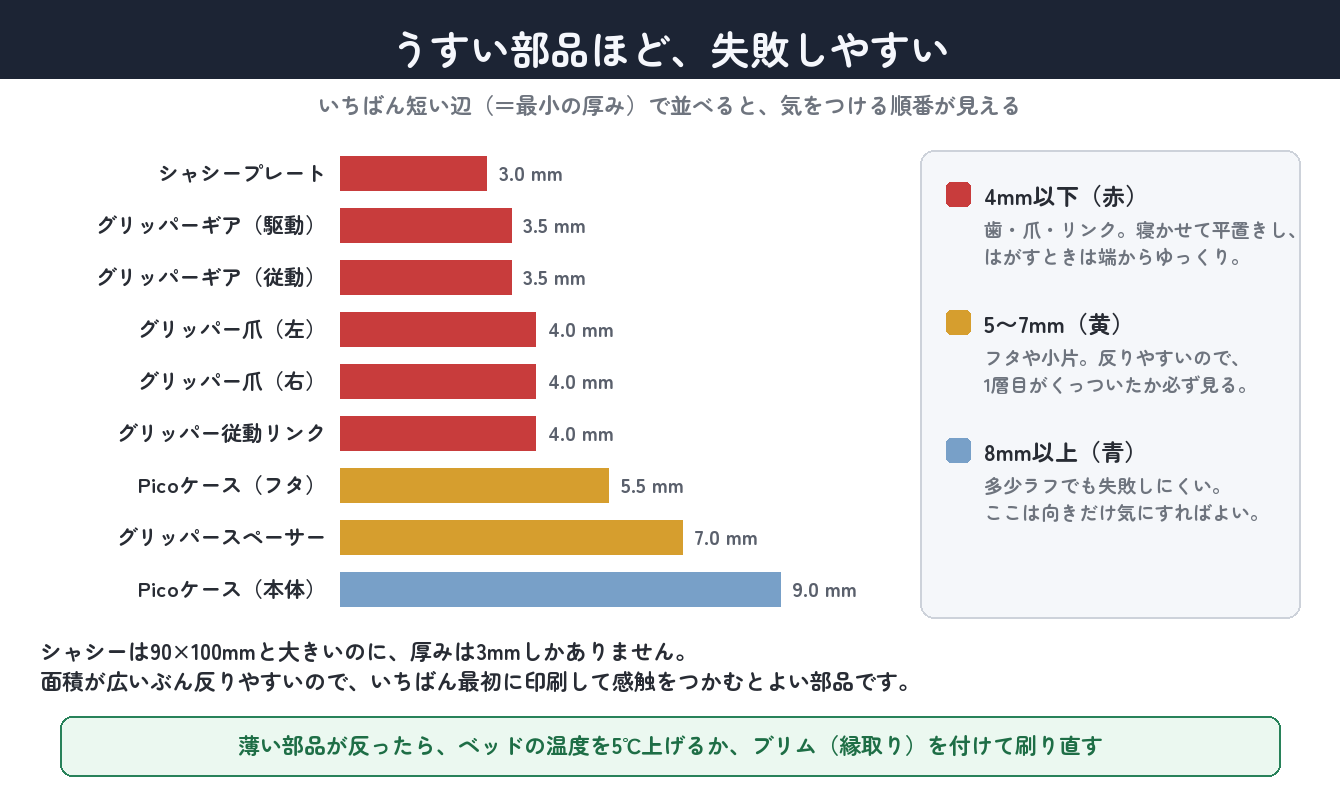

どの部品に気をつければいいのかは、「いちばん短い辺（最小の厚み）」で並べるとはっきりします。厚みが4mm以下のもの——歯車（3.5mm）・爪（4.0mm）・従動リンク（4.0mm）——は、剥がすときに欠けやすい部品です。
意外なのがシャシーで、90×100mmと大きいのに厚みは3mmしかありません。面積が広いぶん、いちばん反りやすい部品でもあります。最初にこれを刷って、うまく貼りついたかどうかを見ておくと、自分のプリンタとベッドの相性がひととおり分かります。
組み立てのチェック
- 車輪がモーター軸にしっかりはまり、空回りしないか（#06のはめあい）。
- 前2輪＋後ろキャスターの3点が同時に接地して、ガタつかないか（スペーサーの高さ＝11.75mm）。
- グリッパーの歯車がかみ合い、サーボを動かすと左右の爪が同時に開閉するか（#07・#08）。
- 電池ボックスとPicoケースが干渉せずに載るか。

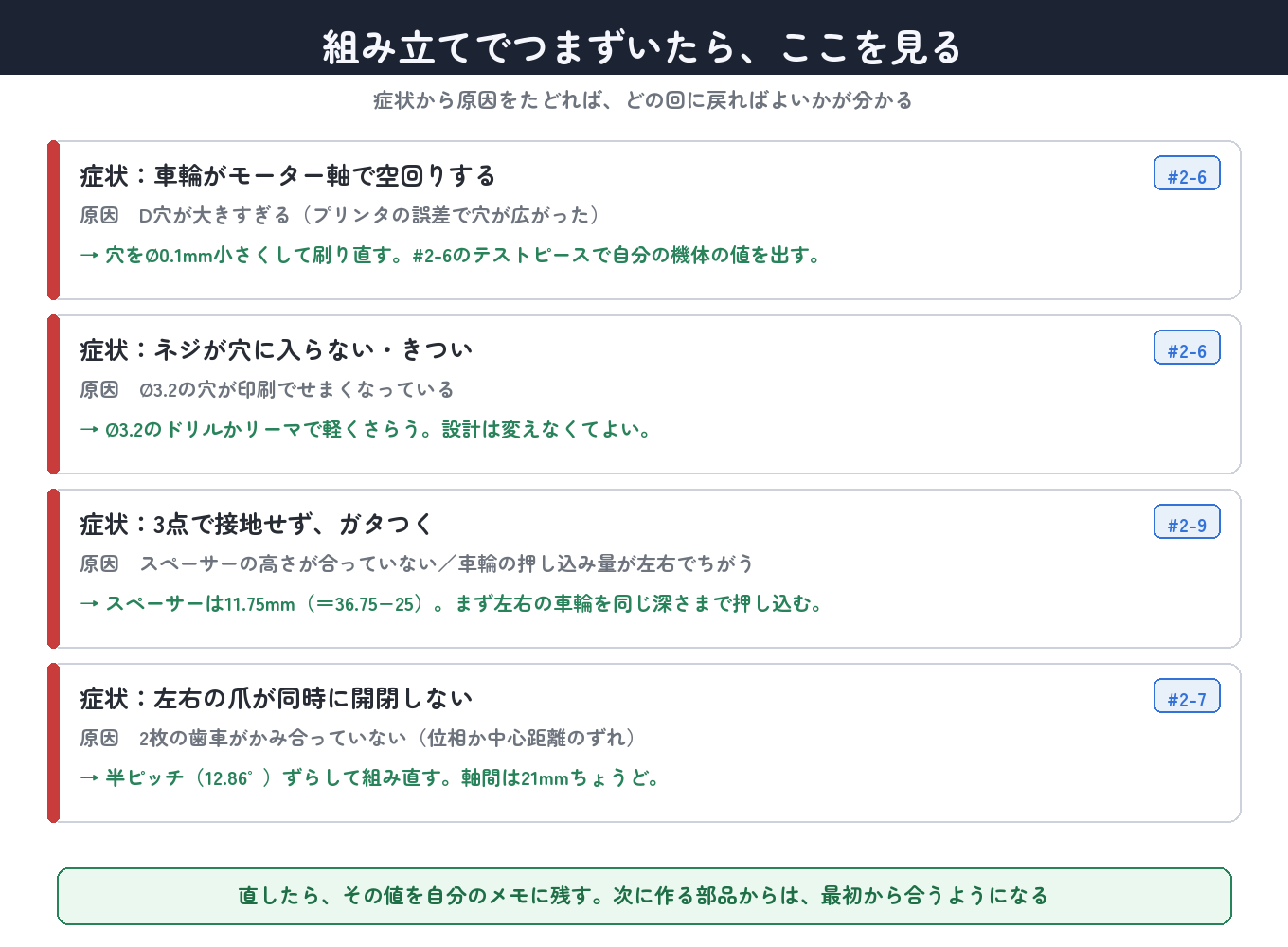

うまくいかないところが出てきても、心配は要りません。症状はだいたい4つに分かれていて、それぞれ戻るべき回が決まっています。
大事なのは、直したときの数値を自分のメモに残しておくことです。「うちのプリンタは軸穴を0.1mm小さくするとちょうどよい」——この一行があるだけで、次に設計する部品は最初から合うようになります。設計と印刷のあいだにあるこのすき間を埋める作業こそ、3Dプリンタを道具として使いこなすということです。
配線とプログラム（モーターを実際に回す）は、別シリーズで扱います。まずは「自分で設計した部品で、動く形のロボットが組み上がる」ところまでを味わってください。
実際に印刷・組み立てた写真は、追って差し込んでいく予定です。みなさんの完成品も、ぜひ作ってみた記録として残してみてください。
まとめ（第2部の完結）
- 設計の出口はSTL書き出し。Mesh Designワークベンチで、表面の偏差0.1mm前後にしてメッシュ化→.stlで保存する。
- 印刷は下から積み上げる。広い面を下に・庇を作らない向きを選ぶとサポートが減る。
- 組み立ては下から・かたまりごと。シャシー→駆動系→キャスター→電源／頭脳→グリッパーの順。
- 差動二輪ロボットの印刷部品は14種・のべ17個、最大90×100mmで家庭用プリンタに載る。
- 第2部の部品（#2-0〜#2-9）が、ここですべて1台のロボットにつながった。
第1部では「FreeCADの使い方」を、第2部では「1台のロボットを部品から設計しきる流れ」を学びました。必要な部品を考え、1つずつ設計し、図面で伝え、印刷して組み上げる——この一連の流れこそ、ものづくりのいちばん大事な骨格です。ここまで作り切ったみなさんは、もう「自分のロボットを設計できる人」です。お疲れさまでした。
【発展のヒント】① 今回のロボットを自分仕様に改造してみましょう。シャシーを長くしてセンサーを載せる、グリッパーの爪の形を変えてつかむものに合わせる——部品を1つ作り直すだけで、自分だけのロボットになります。② 配線とプログラムでモーターとサーボを動かせば、実際に走って・つかむロボットになります。③ ここで身につけた「部品から設計しきる流れ」は、ロボット以外にも使えます。身のまわりの「あったらいいな」を、ぜひ自分で設計してみてください。
部品ファイル一式
差動二輪ロボットの全印刷部品（14種）を、すぐ印刷できるSTLと、編集できるFreeCAD（.FCStd）の両方でまとめてあります。印刷の手引き（README）も同梱しています。STLをスライサーに読み込めば、そのまま印刷を始められます。
