ROS 2 実践コース｜#09 座標と時間を調べる（QoS・TF・タイムスタンプ）

前の回の最後に、ロボットに正方形を歩かせると、戻ってきた位置がずれることを確かめました。ロボットが「どこに何があるか」を扱うには、データに 2 つの情報が欠かせません。どの座標系で測ったかと、いつ測ったかです。

この回は、その 2 つを /scan（LiDAR の距離データ）で調べます。その前に、データが届くかどうかを決める約束ごと、QoS を試します。

1. QoS の組み合わせで、届くか届かないかが変わることを確かめる（実験 1、ロボットなし）
2. 実物の /scan の QoS を読む（実験 2）
3. LiDAR の座標系をたどり、RViz で点を表示する（実験 3・4・5）
4. データに付いた時刻と、届くまでの遅れを測る（実験 6）

この回は、ロボットを机の上に置いたまま動かしません。

どの実験も、コマンドを打つ前に「どうなるか」の予想をノートに書いてください。何を予想すればよいかは、次の表のとおりです。各実験の結果の画面と説明は、「結果を見る」をクリックすると開きます。予想を書き、自分で実行してから開いてください。

予想は外れてかまいません。点になるのは、予想と結果が違ったときに「なぜ違ったか」を考えて書くところです。分からないときも空欄にせず、「分からない」と書いて、手がかりにしたことを 1 つ書きます。実験 4 は RViz で表示するための準備なので、予想はいりません。

授業で受ける人は、この回の記録を実習レポート（Word）の「第 7 回」のシートに書きます。スクリーンショットは、シートの中の「画面：」の欄（実験や記録の表のすぐ下）に貼ります。ひとりで学ぶ人も、予想と結果を同じ形でノートに残しておくと、あとで見返せます。

この回で撮っておく画面

動画は撮りません。そのかわり、下の画面を撮って残します。授業で受ける人は、実習レポートの「第 7 回」の、それぞれの「画面：」の欄に貼ります。ひとりで学ぶ人も、同じ画面を残しておくと、あとで値を見直せます。最初の 1 枚は、実習を始める前に端末で TZ=Asia/Tokyo date と打ち、日付と時刻が出た画面です。授業の日に実習したことの記録になります。講義用の環境の時計は世界標準時（UTC）なので、TZ=Asia/Tokyo を付けて日本時間で出します。

• TZ=Asia/Tokyo date と、つないだ直後の robot-status
• QoS の組み合わせで届かなかったときの、受ける側の端末
• ros2 topic info -v /scan（Reliability・History・Durability）
• ros2 run tf2_ros tf2_echo base_link laser_frame
• ros2 run tf2_tools view_frames で作った TF の木
• 箱を正面に置いたときの RViz
• ros2 topic delay /scan の平均・最小・最大

この回で使うもの

実験 1　QoS：名前も型も合っているのに届かない

QoS（Quality of Service）は、トピックをどう届けるかの約束ごとです。いちばんよく使うのが Reliability（信頼性）で、次の 2 種類があります。

送る側と受ける側は、それぞれ自分の QoS を決めます。組み合わせによって届くかどうかを、ロボットを使わずに PC の中だけで試します。この実験は、次の順に進めます。

1. 4 通りの組み合わせについて、届くか届かないかを予想して表に書く
2. A と B を試す（送る側 1 つに、受ける側 2 つを同時につなぐ）
3. C と D を試す（送る側を reliable に替える）
4. 結果を表に書き、予想と違ったところの理由を考える

予想する

次の表の「予想」の欄を、自分のノートかレポートに書きます。手がかりは、上の表の「届け方」です。reliable の受ける側は「届かなかったら送り直してほしい」と求めます。送る側がそれに応えられるかどうかを、1 行ずつ考えてください。

A と B を試す

端末を 3 つ開き、上から順に実行します。--qos-reliability で、そのコマンドの Reliability を指定します。

# 端末 1（送る側：best_effort で 1 秒に 2 回送る）
ros2 topic pub --rate 2 --qos-reliability best_effort /qos_test std_msgs/msg/String "{data: 'hello'}"

# 端末 2（受ける側：reliable）
ros2 topic echo --qos-reliability reliable /qos_test

# 端末 3（受ける側：best_effort）
ros2 topic echo --qos-reliability best_effort /qos_test

端末 2 と端末 3 に何が出るかを見て、表の A（端末 2）と B（端末 3）の「結果」を書きます。何も出ないときは、黄色の警告が出ていないかも見てください。

結果を見る（予想を書き、自分で実行してから開く）

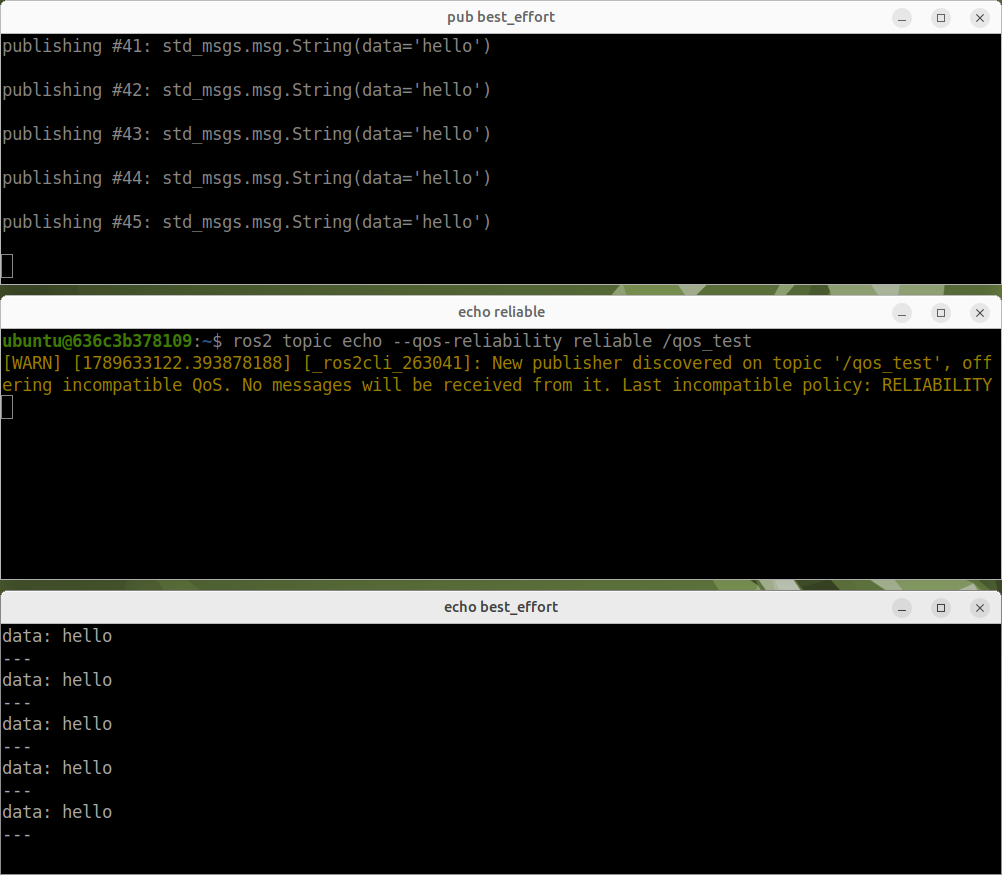

端末 2 の警告は「新しい送り手を見つけたが、QoS が合わない。この送り手からは何も受け取らない。合わなかったのは RELIABILITY」という意味です。トピック名 /qos_test も型 std_msgs/msg/String も合っているのに、1 つも届きません。

確かめたら、3 つの端末をすべて Ctrl+C で止めます。止めずに次へ進むと、best_effort の送り手が残ったままになり、C と D の結果が読めなくなります。

C と D を試す

今度は送る側を reliable にして、best_effort で受ける端末（C）と、reliable で受ける端末（D）を同時につなぎます。

# 端末 1（送る側：reliable）
ros2 topic pub --rate 2 --qos-reliability reliable /qos_test std_msgs/msg/String "{data: 'hello'}"

# 端末 2（受ける側：best_effort）
ros2 topic echo --qos-reliability best_effort /qos_test

# 端末 3（受ける側：reliable）
ros2 topic echo --qos-reliability reliable /qos_test

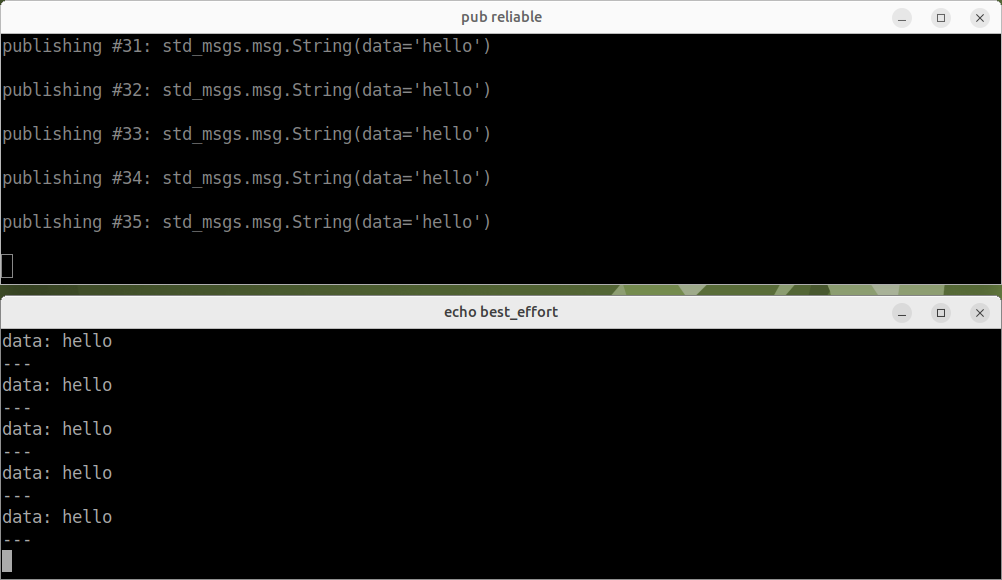

端末 2 が C、端末 3 が D の結果です。表の「結果」を書いたら、3 つの端末をすべて Ctrl+C で止めます。

結果を見る（予想を書き、自分で実行してから開く）

番号	結果	理由
A	届かない	受ける側が「送り直してほしい」と求めているのに、送る側は送り直さない
B	届く	どちらも送りっぱなしでよいと決めている
C	届く	送る側は送り直せるが、受ける側はそれを求めていない。求める以上のことをしてくれる相手とは組める
D	届く	受ける側が求める「送り直し」を、送る側が約束している

受ける側が求めることを、送る側が約束していれば届きます。反対に、受ける側が送る側より多くを求めると届きません。#03 で「名前と型が合わないと届かない」ことを確かめました。QoS も、同じようにトピックの約束ごとの一部です。

実験 2　実物の /scan の QoS を読む

ロボットにつなぎます（手順は #07 の準備と同じです）。つないだら、robot-status でブリッジが動作中かを確かめ、その画面を回の頭の 1 枚として撮ります。ここでつながっていないと、このあとの実験で何も出ません。

robot-connect
robot-status

robot-connect は、IP を付けないと前回つないだ IP につなぎます。OLED の 2 行目の IP が前回と変わっていたら（ホットスポットを立て直したときなど）、robot-connect 192.168.137.134 のように IP を付けて打ちます。

PC から /scan の QoS を読みます。-v は「くわしく表示する」という指定で、これを付けると送り手・受け手ごとの QoS が出ます。予想（reliable か best_effort か）を書いてから実行してください。手がかりは、#04 の設計シートの説明で「センサーの値のように新しいものが次々に来るものは best effort にする」と書いたことです。

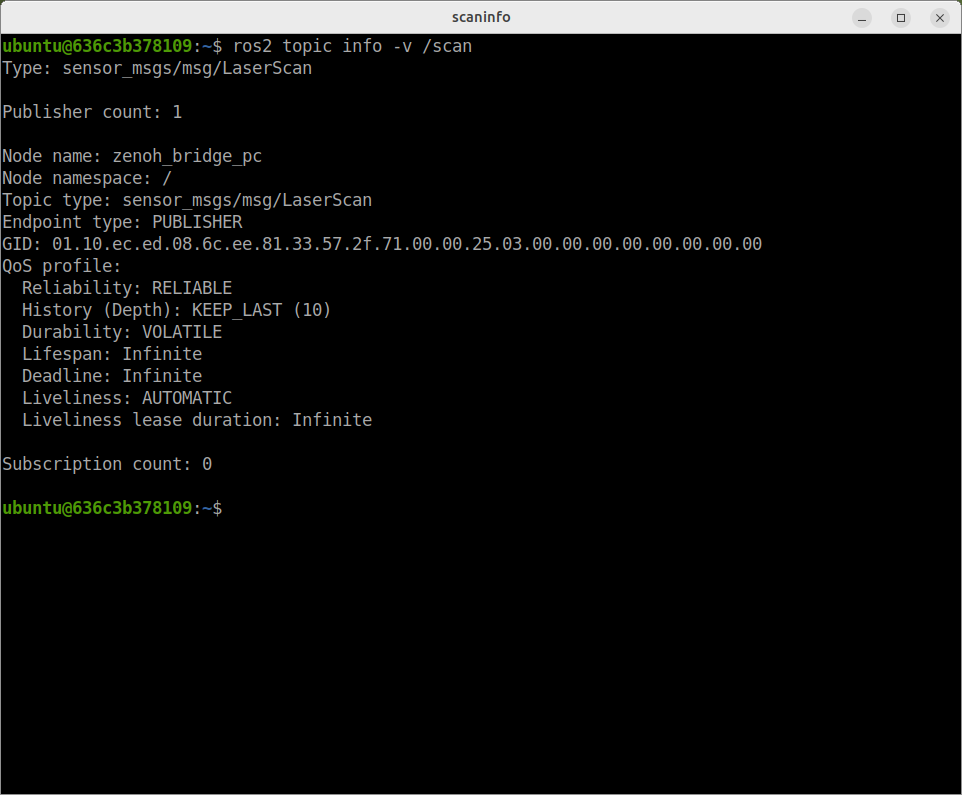

ros2 topic info -v /scan

出てくる QoS の行は、次のように読みます。

結果を見る（予想を書き、自分で実行してから開く）

PC から見える送り手はブリッジです。ロボットの中で本当に /scan を送っているノードの QoS は、ロボットの中で調べると、次のようになっていました（2026 年 9 月に測定）。

$ ros2 topic info -v /scan
Type: sensor_msgs/msg/LaserScan

Publisher count: 1

Node name: MS200
Node namespace: /
Topic type: sensor_msgs/msg/LaserScan
Endpoint type: PUBLISHER
QoS profile:
  Reliability: RELIABLE
  History (Depth): KEEP_LAST (10)
  Durability: VOLATILE

LiDAR のノード MS200 も RELIABLE で送っています。

考える：センサーのデータを best_effort で受けるのはなぜか

ROS 2 では、センサーのデータは best_effort で送ったり受けたりすることがよくあります。次の回（#10）と第 5 週で使うサンプル scan_monitor も、/scan を best_effort で受けています。この LiDAR は RELIABLE で送っているのに、なぜ受ける側は best_effort にしておくのでしょうか。実験 1 の結果を使って考えてください。

実験 3　LiDAR の座標系をたどる

ロボットには、体の中心、LiDAR、カメラ、脚の関節など、たくさんの「基準の場所」があります。それぞれの場所に付けた座標系と、座標系どうしの位置関係をまとめて TF と呼びます。ROS 2 では、TF が /tf（脚のように動くもの）と /tf_static（LiDAR の取り付け位置のように動かないもの）の 2 つのトピックで流れています。

この実験は、次の順に進めます。

1. view_frames で、座標系のつながりを PDF の図にする
2. PDF を開き、base_link と laser_frame の親子関係を読む
3. tf2_echo で、LiDAR が体の基準からどこにあるかを数字で見る

座標系のつながりを図にする

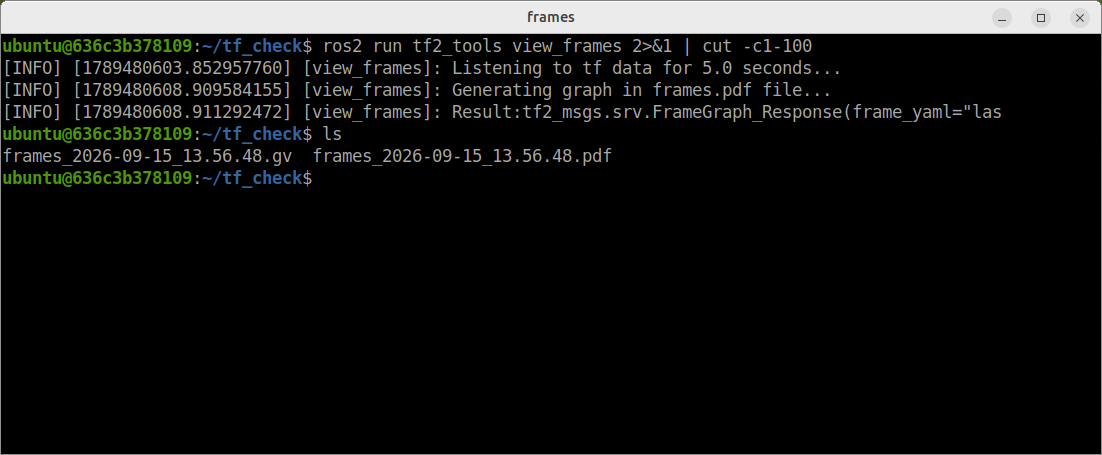

作業用のフォルダを作って移動し、view_frames を実行します。5 秒間 TF を集めて、つながりを PDF に書き出します。view_frames は、コマンドを打った場所（いまいるフォルダ）にファイルを作るので、先に専用のフォルダへ移動しておきます。mkdir -p の -p は「すでにあってもエラーにしない」、&& は「左が成功したら、続けて右を実行する」という意味です（#04 の「4. ビルドして動かす」と同じ）。最後の ls で、PDF ができたかを確かめます。

mkdir -p ~/tf_check && cd ~/tf_check
ros2 run tf2_tools view_frames
ls

PDF は、ファイル マネージャーでダブルクリックするか、次のコマンドで開きます。atril は、この環境に入っている PDF を見るためのソフトです。* は「ここは何文字でもよい」という意味で、日付の部分を打たずに済みます。

atril frames_*.pdf

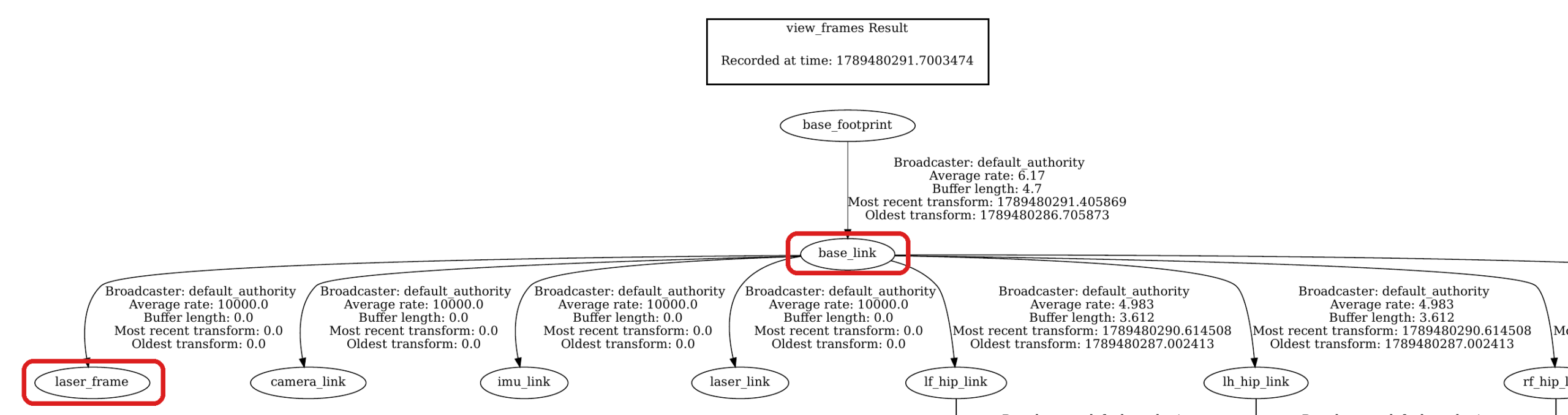

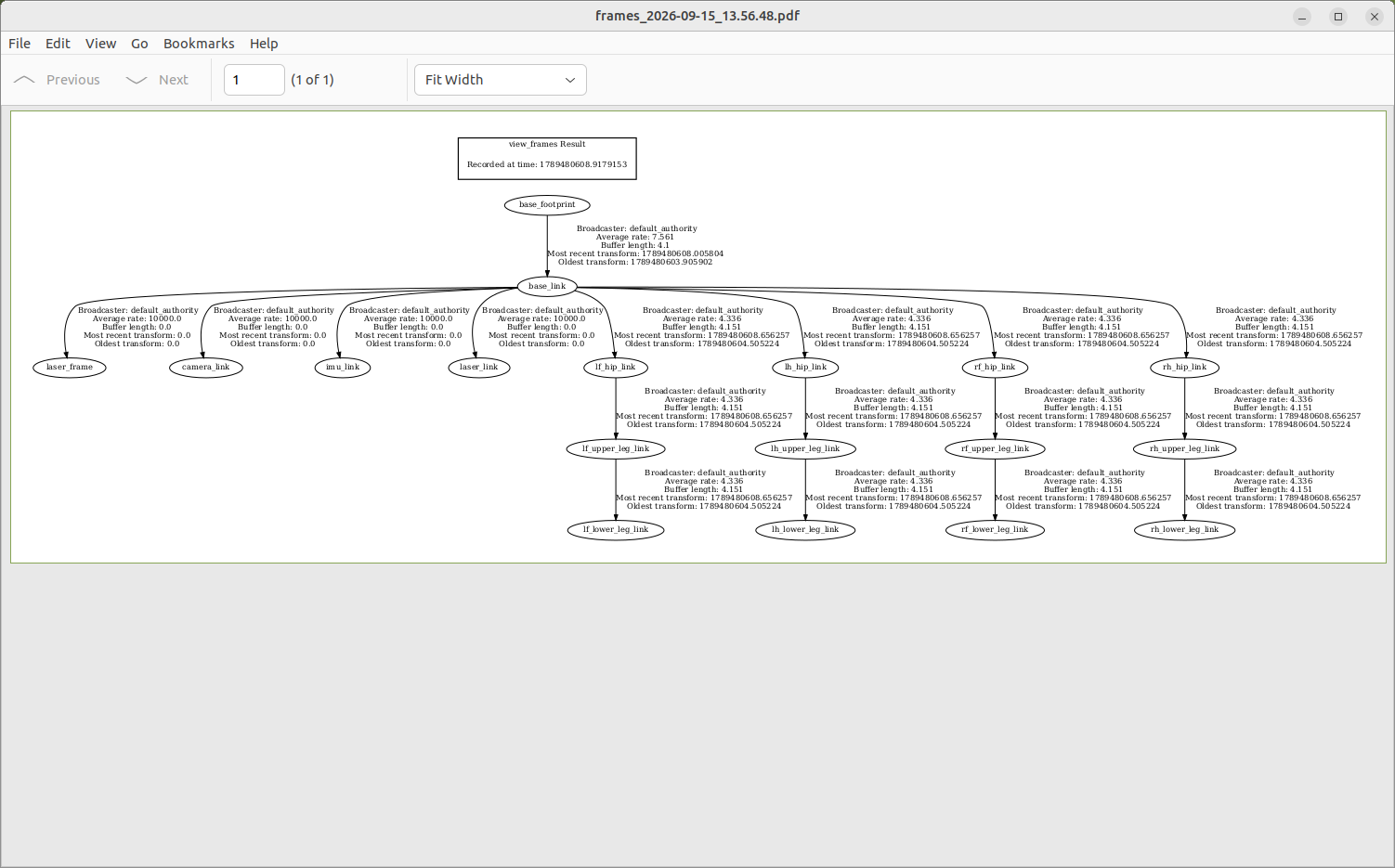

矢印は「親 → 子」の向きです。base_link（ロボットの体の基準）の子として、laser_frame、camera_link、imu_link、4 本の脚の付け根（lf_hip_link など）がつながっています。

laser_link という似た名前もあります。どれが /scan の座標系かは、データ自身に書いてあります（実験 6 で確かめます）。

atril を端末から開いている間、その端末は次のコマンドを受け付けません。PDF を読み終えたら、atril の窓を閉じてから次へ進みます。

LiDAR は体の中心からどこにあるか

2 つの座標系の位置関係を数字で見ます。打つ前に、机の上のロボットを見て、LiDAR が体のまん中から前・左・上のどちらへ何 cm くらいのところにあるかを予想してください。

tf2_echo は、1 つめの座標系（base_link）から見た 2 つめの座標系（laser_frame）の位置と向きを、くり返し表示し続けます。表示の中の Translation が位置で、3 つの数は x（前）、y（左）、z（上）の順、単位は m です。Rotation が向きです。数字が何回か出たら、Ctrl+C で止めます。

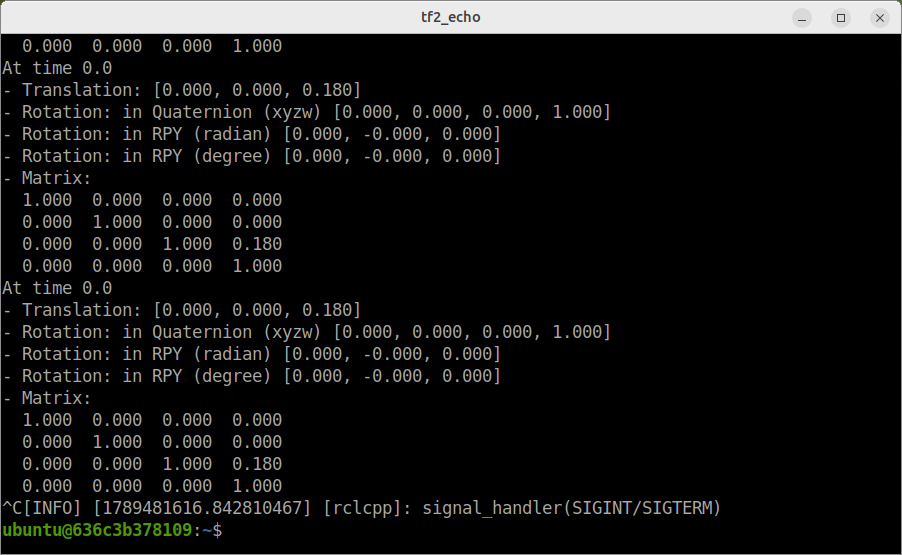

ros2 run tf2_ros tf2_echo base_link laser_frame

結果を見る（予想を書き、自分で実行してから開く）

[0.000, 0.000, 0.180] なので、LiDAR は体の基準からまっすぐ上に 18 cm の位置にあります。Rotation が回っていない値なので、LiDAR の向きは体と同じとして登録されています。

実験 4　RViz で /scan の点を表示する

RViz を起動します。

rviz2

rviz2 を打った端末は、RViz を閉じるまでほかのコマンドを受け付けません。RViz は実験 5 が終わるまで開いたままにし、実験 6 のコマンドは新しい端末で打ちます。

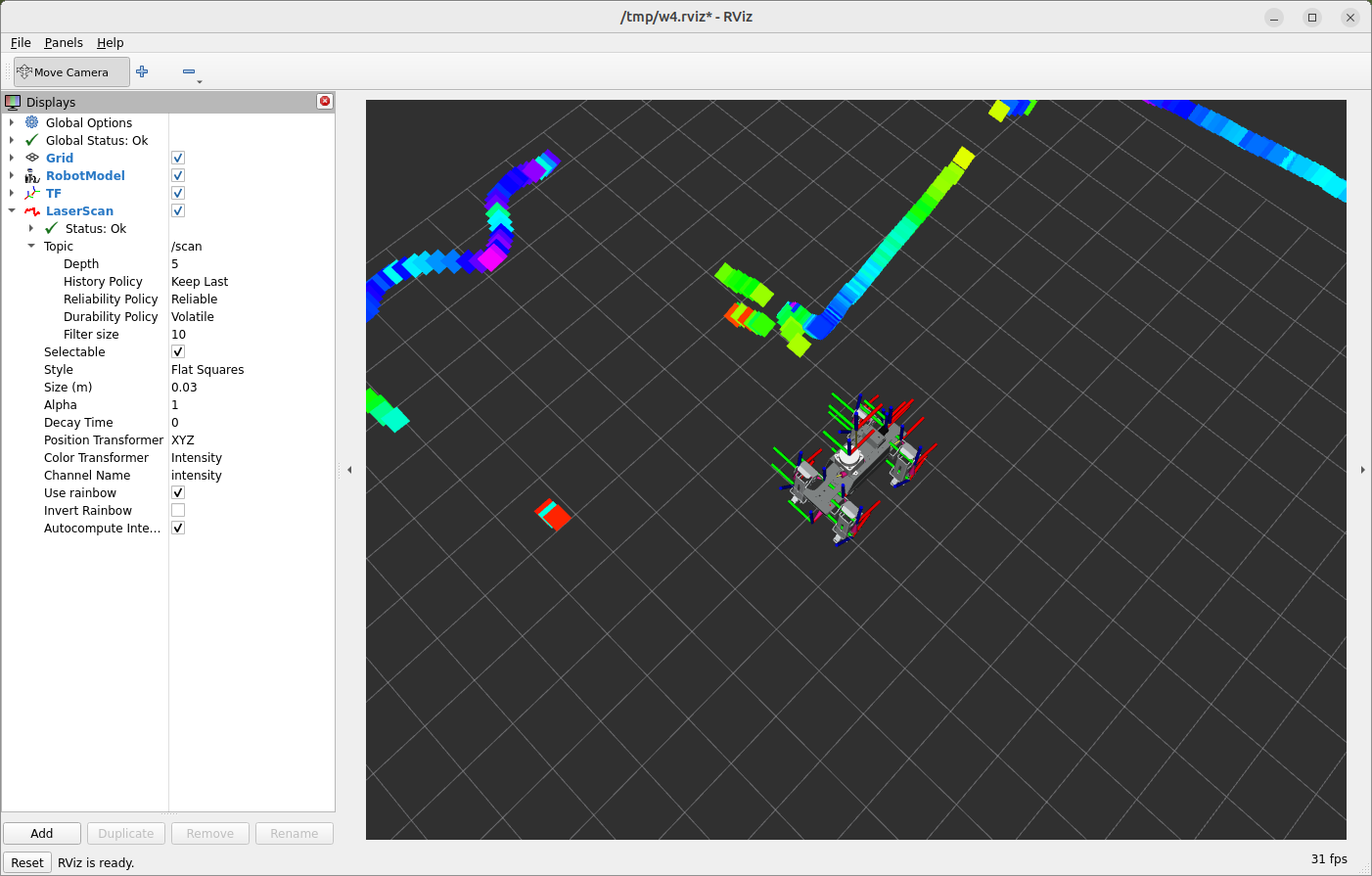

左の Displays パネルで、次の順に設定します。

1. Global Options の Fixed Frame を base_link にする（表示の基準にする座標系）。
2. 左下の Add を押し、By display type の中から RobotModel を選んで OK。Description Topic を /robot_description にする。
3. 同じように Add から TF を追加する。
4. Add から LaserScan を追加し、Topic を /scan にする。Topic の左の三角を開き、Reliability Policy を実験 2 で読んだ QoS に合わせる。

点の色は、光がどれだけ強く返ってきたか（intensity）を表しています。距離ではありません。

RViz の設定は、File → Save Config As で保存しておくと、次の回に rviz2 -d ファイル名 で同じ表示から始められます。

実験 5　LiDAR の 0° はロボットの正面か

ロボットの正面、30 cm ほど先に箱を置き（LiDAR はロボットの背中の上にあるので、LiDAR より背の高い箱を使います。低い箱は点に出ません）、RViz のどこに箱の点が出るかを見ます。

TF の赤い矢印（base_link の x）の向きが、ロボットの正面です。箱の点が赤い矢印の先に出れば、LiDAR の 0° とロボットの正面は一致しています。

箱を置く前に、点が赤い矢印の先に出るかを予想してください。手がかりは、実験 3 の tf2_echo です。Rotation は「LiDAR の向きは体と同じ」として登録されていました。ただし、これは登録した値です。実物の LiDAR が本当にその向きで付いているかは、この実験で初めて分かります。

ずれていたときは、赤い矢印から左回りか右回りか、およそ何度かを読みます。時計の文字盤を上から見るつもりで、赤い矢印を 12 時とし、1 時間分（30°）を目安にするとおおよその角度を読めます。

この結果は第 5 週で使います。障害物をよける判断は「前にあるか」で決めるので、前がどちらかを間違えると、よけるつもりでぶつかりに行きます。

実験 6　データに付いている時刻と遅れ

/scan のメッセージには、中身の距離データとは別に、header（見出し）が付いています。RViz は開いたままで、新しい端末を開き、header だけを表示します。

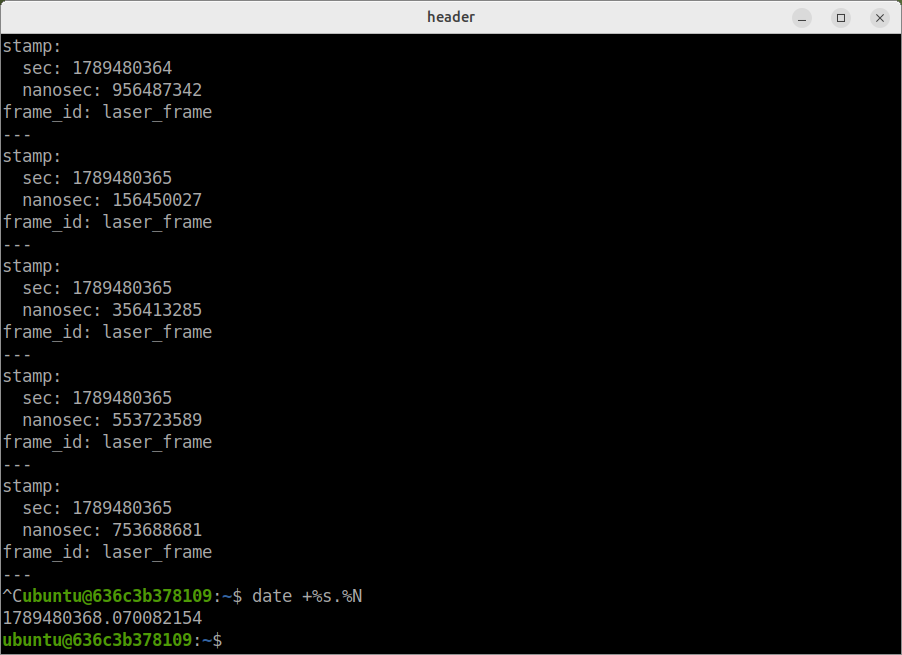

ros2 topic echo /scan --field header

--field は、「メッセージ全部ではなく、この部分だけを表示して」という指定です。/scan は距離データが何百個も並ぶので、そのまま表示すると画面が流れてしまいます。中に入っているものの名前は、ros2 interface show sensor_msgs/msg/LaserScan で確かめられます。

何回分か表示されたら Ctrl+C で止め、同じ端末で PC の今の時刻を、header の stamp と同じ形で表示します。+%s.%N は、「1970 年 1 月 1 日からの秒数（%s）と、その秒の中の 10 億分の 1 秒の数（%N）を、点でつないで出して」という書式の指定です。

date +%s.%N

表示された header の中の frame_id が、実験 3 で tf2_echo に使った座標系と同じかを確かめてください。

結果を見る（予想を書き、自分で実行してから開く）

• frame_id: laser_frame が、実験 3 で「データ自身に書いてある」と言った座標系です。
• stamp が測った時刻です。sec は 1970 年 1 月 1 日からの秒数、nanosec はその秒の中の 10 億分の 1 秒の単位です。
• 続けて届いた stamp の差を見ると、0.956 → 1.156 → 1.356 秒のように約 0.2 秒ずつ進んでいます。PC に届く /scan は 5 Hz でした（#07）。

最後の date との差は、Ctrl+C を押してコマンドを打つまでの時間も含むので、遅れの測定には使えません。遅れは次のコマンドで測ります。ros2 topic delay は、「PC が受け取った時刻 − ロボットが付けた stamp」を、届くたびに計算して平均します。何行か表示されたら Ctrl+C で止め、最後の行の平均（average delay）・最小（min）・最大（max）を書きます。

打つ前に、平均が #07 で測った往復の時間（latency_probe の平均、20 ms ほど）より大きいか小さいかを予想してください。手がかりは、stamp が「測った時刻」だということです。測ってから PC に届くまでに、どんな段階を通るかを考えます。

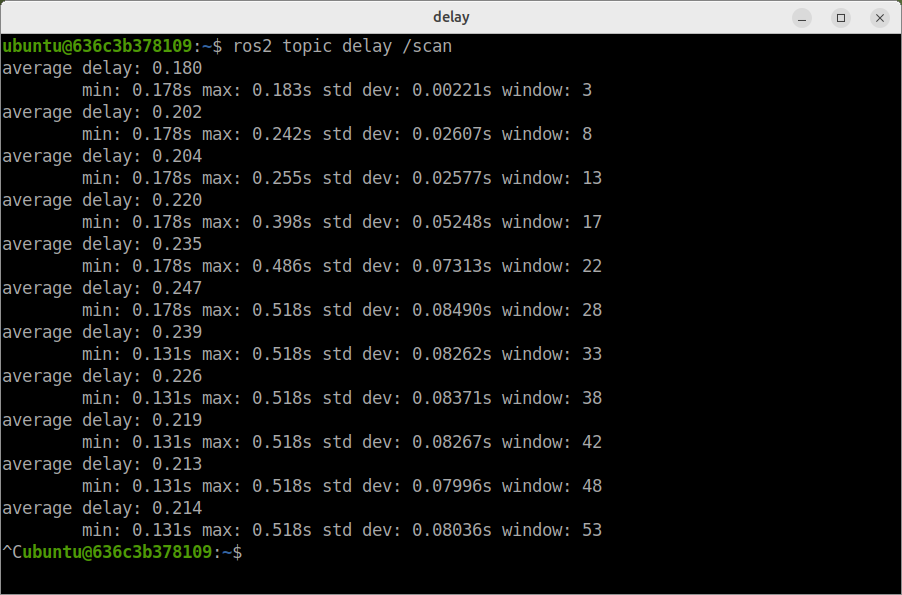

ros2 topic delay /scan

結果を見る（予想を書き、自分で実行してから開く）

ロボットの中で同じコマンドを実行した結果はこうでした（2026 年 9 月に測定）。

$ ros2 topic delay /scan
average delay: 0.100
	min: 0.099s max: 0.102s std dev: 0.00124s window: 9
average delay: 0.100
	min: 0.099s max: 0.102s std dev: 0.00122s window: 19
（中略）
average delay: 0.100
	min: 0.098s max: 0.102s std dev: 0.00129s window: 69

ロボットの中で受け取っても、約 0.1 秒の遅れがあります。

測ったもの	値
往復にかかる時間（#07 の latency_probe）	平均 18.1 ms
ros2 topic delay /scan（ロボットの中）	平均 0.100 秒
ros2 topic delay /scan（PC）	平均 0.214 秒

本質の問い

授業の最後に、次の 2 つに答えてください。

• /scan の 1 つの点について「その点はロボットのどこにあるか」を答えるには、どんな情報が必要か。3 つ挙げ、それぞれ今日どのコマンドで見たかも書く。
• PC で測った ros2 topic delay の平均（0.2 秒ほど）は、#07 の往復時間（20 ms ほど）よりずっと大きい。どこで差が生まれていそうか。考えられることを 2 つ以上書く。

1 つめの手がかりは、実験 3（座標系）と実験 6（header）です。2 つめは、ロボットの中で測った delay（約 0.1 秒）と PC で測った delay の差がどこから来たかを考えます。

考え方の例（答えを書いてから開く）

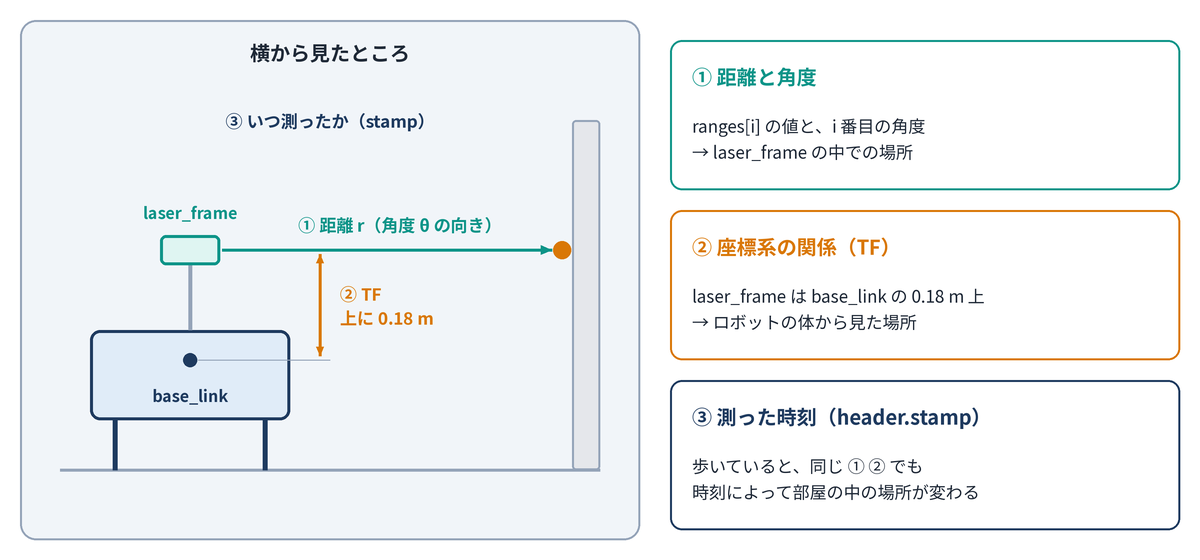

1 つめ：① その点の距離と角度（ranges の値と、何番目の点か）、② laser_frame と base_link の関係（TF。この LiDAR は 18 cm 上）、③ いつ測ったか（stamp）。ロボットが歩いていると、同じ距離と角度でも、測った時刻によって部屋の中での場所が変わります。

• ロボットの中ですでに約 0.1 秒ある。LiDAR が 1 回転するのにかかる時間（scan_time、この LiDAR では約 0.1 秒）と近いので、1 回転を測り始めた時刻を stamp にして、測り終えてから送っていると考えると合う。
• 残りの 0.1 秒ほどは、ブリッジと Wi-Fi の区間。ロボット側のブリッジは /scan を 10 Hz から 5 Hz に間引いていて、どの回を通すかでも遅れが変わりそう。
• PC とロボットの時計がずれていると、その分だけ delay が増えたり減ったりする。往復時間は PC の時計だけで測るので、時計のずれの影響を受けない。

つまずきやすい点

まとめ

次の回は、今日表示した /scan を rosbag で記録し、ロボットにつながずに再生しながらノードを作ります。
